Wystarczy chwila nieuwagi, by kupić kabel z wtykiem, który fizycznie pasuje do urządzenia, ale nie przenosi potrzebnego sygnału. Rodzaje końcówek kabli obejmują zarówno proste złącza analogowe, takie jak jack i RCA, jak i cyfrowe interfejsy HDMI, USB-C, DisplayPort czy Ethernet. Poniżej porządkuję je według zastosowania i pokazuję, jak dobrać połączenie do mikrofonu, słuchawek, telewizora, interfejsu audio oraz streamingu.
Dobry wtyk zawsze wynika z rodzaju sygnału i zastosowania
- Jack 3,5 mm i 6,3 mm służy głównie do słuchawek, instrumentów i sprzętu audio.
- RCA i XLR przesyłają analogowy dźwięk, ale XLR lepiej sprawdza się w długich, profesjonalnych połączeniach.
- HDMI może przenosić jednocześnie obraz i dźwięk, także przez ARC lub eARC.
- USB-C nie gwarantuje obrazu, ponieważ możliwości zależą od protokołu obsługiwanego przez urządzenie.
- Speakon, banany i widełki są przeznaczone do połączeń głośnikowych, a nie do delikatnego sygnału liniowego.
Najpierw ustal, jaki sygnał ma przejść przez kabel
Najprostszy podział przebiega między połączeniami analogowymi, cyfrowymi i zasilającymi. Analogowy przewód przenosi zmienny sygnał elektryczny odpowiadający dźwiękowi lub obrazowi. Cyfrowy przesyła dane, a zasilający dostarcza energię. Z zewnątrz końcówki mogą wyglądać podobnie, lecz ich funkcje są zupełnie inne.
Przykładowo kabel RCA może służyć do analogowego dźwięku stereo albo do cyfrowego sygnału koncentrycznego. O tym, które zastosowanie jest właściwe, decyduje nie tylko kształt wtyku, ale też impedancja, ekranowanie i sposób opisania gniazda. Dlatego przed zakupem sprawdzam oznaczenia wejścia i wyjścia, zamiast kierować się samym wyglądem.
| Rodzaj połączenia | Typowe końcówki | Przykładowe zastosowanie |
|---|---|---|
| Analogowe audio | RCA, jack, XLR | Mikrofon, mikser, wzmacniacz, słuchawki |
| Cyfrowe audio | Toslink, RCA 75 Ω, USB, HDMI | DAC, amplituner, telewizor, komputer |
| Wideo i audio | HDMI, DisplayPort, USB-C | Monitor, telewizor, kamera, karta przechwytująca |
| Sieć | RJ45 | Streaming, transmisja danych, sterowanie urządzeniami |
| Głośniki | Speakon, banan, widełki | Wzmacniacz i kolumny pasywne |
To rozróżnienie od razu eliminuje częsty błąd. Adapter zmienia kształt wtyku, ale nie zawsze zmienia standard sygnału. Przejściówka USB-C na HDMI zadziała tylko wtedy, gdy źródło obsługuje odpowiedni tryb obrazu albo adapter ma własny układ konwersji.

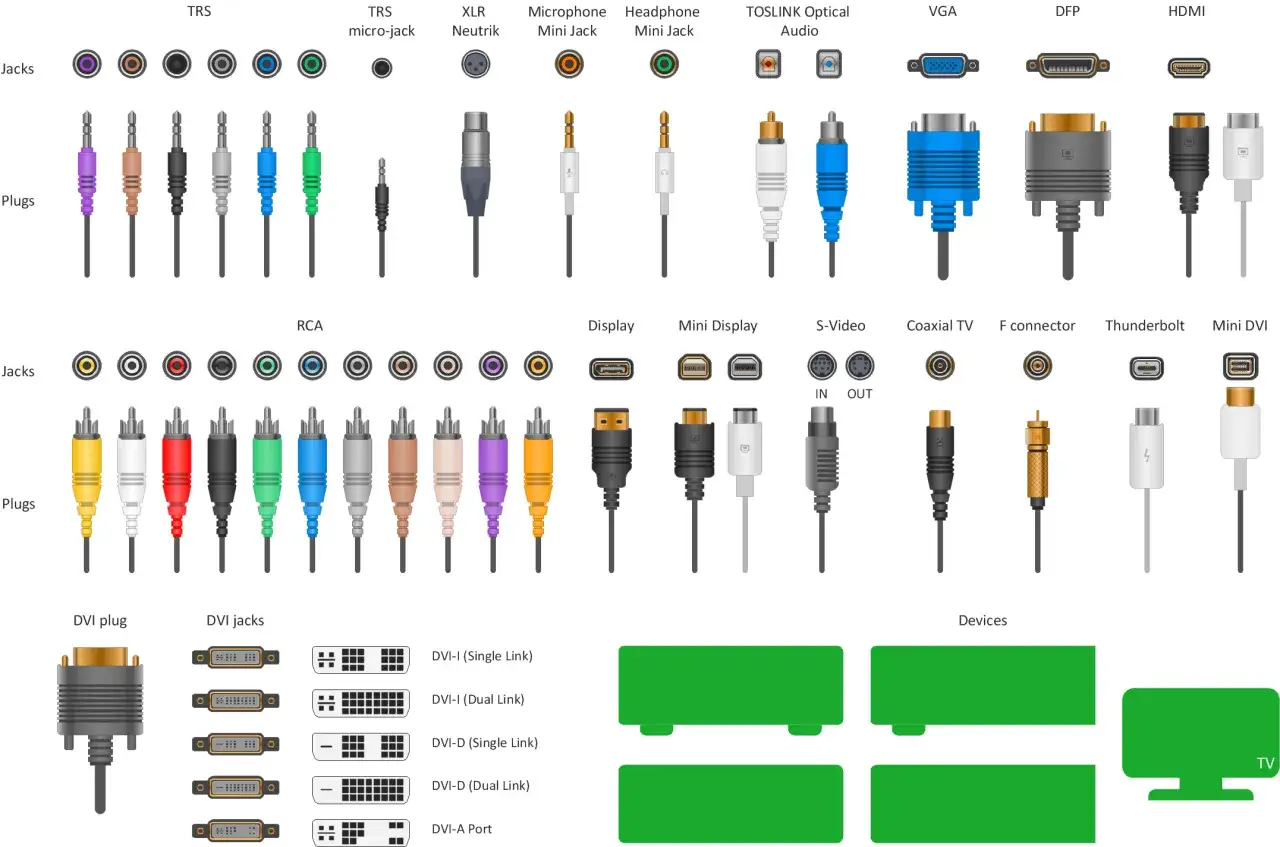

Końcówki audio, które spotkasz w domu i studiu
Jack 3,5 mm i 6,3 mm
Jack 3,5 mm, nazywany też mini-jackiem, znajdziemy w słuchawkach, laptopach, mikserach i niewielkich głośnikach. Wersja TS ma dwa styki i zwykle przenosi sygnał mono, TRS ma trzy styki i może obsługiwać stereo albo połączenie symetryczne, a TRRS dodaje czwarty styk, najczęściej dla mikrofonu w zestawie słuchawkowym.
Duży jack 6,3 mm jest popularny w gitarach, wzmacniaczach słuchawkowych, keyboardach i urządzeniach studyjnych. Nie zakładam jednak, że każdy jack 6,3 mm jest stereofoniczny. O jego funkcji decyduje liczba styków oraz opis gniazda, a nie sama średnica.
RCA czyli cinch
Złącza RCA mają pojedynczy bolec sygnałowy i zewnętrzny styk masy. W domowym stereo najczęściej występują w parach, gdzie biały oznacza lewy kanał, a czerwony prawy. Żółty wtyk RCA spotyka się natomiast przy analogowym obrazie kompozytowym.
RCA jest proste, tanie i nadal bardzo użyteczne. Używam go przy połączeniach odtwarzacza, streamera, przedwzmacniacza i wzmacniacza, ale przy długich odcinkach zwracam szczególną uwagę na ekranowanie. W przypadku cyfrowego coaxial RCA potrzebny jest przewód o impedancji 75 Ω, a nie przypadkowy kabel analogowy.
XLR i połączenie symetryczne
Najczęściej spotykany analogowy XLR ma trzy piny i występuje w mikrofonach, interfejsach audio, mikserach oraz monitorach studyjnych. Połączenie symetryczne przesyła sygnał dwiema żyłami o przeciwnej fazie. Zakłócenia indukujące się po drodze mogą zostać odjęte na wejściu, dzięki czemu rozwiązanie dobrze radzi sobie z długimi przewodami.
Sam XLR nie gwarantuje automatycznie lepszego dźwięku. Jeśli urządzenie ma niesymetryczne obwody, zastosowanie wtyku XLR nie stworzy prawdziwego toru symetrycznego. W praktyce największą różnicę słyszę wtedy, gdy przewód biegnie kilka lub kilkanaście metrów, znajduje się blisko zasilaczy albo pracuje na scenie.
Toslink i cyfrowy dźwięk
Toslink wykorzystuje światłowód i przesyła cyfrowy sygnał S/PDIF. Spotyka się go w telewizorach, konsolach, soundbarach i amplitunerach. Jego dużą zaletą jest galwaniczne odseparowanie urządzeń, które może pomóc przy pętlach masy i brumieniu.
Optyka nie jest jednak rozwiązaniem do każdego formatu. Możliwości zależą od urządzeń i wersji S/PDIF, więc przy rozbudowanym kinie domowym HDMI z eARC bywa bardziej uniwersalne. Trzeba też uważać na zbyt ciasne zagięcia światłowodu i zabrudzone końcówki.
Cyfrowe złącza do streamingu i obrazu
HDMI w telewizorze, kamerze i karcie przechwytującej
Standardowe HDMI Type A ma 19 styków i przenosi obraz oraz dźwięk jednym przewodem. W sprzęcie przenośnym można spotkać mniejsze odmiany Mini HDMI Type C i Micro HDMI Type D. W kamerach, aparatach i kartach przechwytujących miniaturowe gniazda wymagają delikatnego obchodzenia się, bo łatwiej je uszkodzić mechanicznie.
Przy zakupie nie patrzę wyłącznie na napis „HDMI 2.1”. Liczy się certyfikowana klasa kabla, długość i wymagany sygnał. Przewód Ultra High Speed HDMI jest przeznaczony do transmisji do 48 Gb/s, ale nie oznacza to, że każde urządzenie wykorzysta pełną przepustowość. Oficjalne oznaczenia klas i typów złączy opisuje HDMI.org.
HDMI ARC przesyła dźwięk z telewizora do soundbara lub amplitunera tym samym kablem. eARC oferuje większą przepustowość i lepiej radzi sobie z nowoczesnymi formatami przestrzennymi, lecz oba urządzenia muszą obsługiwać odpowiednią funkcję. Sam kabel nie wystarczy, jeśli gniazdo telewizora ma tylko zwykłe HDMI.
USB-A, USB-B i USB-C
USB-A to klasyczna prostokątna wtyczka spotykana w komputerach, hubach i starszych akcesoriach. USB-B kojarzy się głównie z drukarkami, interfejsami audio i niektórymi urządzeniami studyjnymi. USB-C jest odwracalne i ma niewielkie rozmiary, dlatego szybko stało się popularne w laptopach, telefonach, kamerach i nowoczesnych interfejsach.
Największa pułapka polega na tym, że USB-C opisuje kształt złącza, a nie jego możliwości. Jeden port obsłuży tylko ładowanie i podstawowy transfer danych, inny dodatkowo szybki transfer, DisplayPort, Thunderbolt albo zasilanie USB Power Delivery. Przy streamingu sprawdzam więc specyfikację konkretnego portu, szczególnie gdy chcę podłączyć kamerę, monitor lub kartę przechwytującą.
Przeczytaj również: AUX bez tajemnic - jak działa i jaki kabel dobrać?
DisplayPort i sieciowy RJ45
DisplayPort jest popularny w monitorach komputerowych i może przenosić obraz oraz dźwięk. Wtyczka często ma mechanizm zatrzaskowy, dlatego przed wyjęciem trzeba zwolnić blokadę. W zestawie do streamingu przydaje się przede wszystkim wtedy, gdy komputer ma obsługiwać monitor o wysokiej rozdzielczości i dużej częstotliwości odświeżania.
RJ45, technicznie zbliżony do złącza 8P8C, służy do przewodowego Ethernetu. Dla stabilnego streamingu przewód Cat5e zwykle wystarcza do sieci gigabitowej, a Cat6 daje większy zapas i lepszą odporność na zakłócenia. Gdy transmisja zacina się mimo dobrego Wi-Fi, kabel Ethernet jest często najtańszą skuteczną poprawą.
Końcówki głośnikowe i zasilające wymagają innego podejścia
Przewody głośnikowe przenoszą większą moc niż typowe interkonekty, dlatego liczy się pewny styk i odporność mechaniczna. W sprzęcie domowym spotykam zaciski sprężynowe oraz terminale akceptujące goły przewód, banany i widełki. Wybieram końcówkę, która zapewnia mocne połączenie bez wystających, luźnych drucików.
Banany ułatwiają szybkie podłączanie kolumn, a widełki dobrze trzymają się śrubowych terminali. Goły przewód może działać równie dobrze, ale z czasem utlenia się i łatwiej wysuwa z zacisku. Przy częstym przepinaniu sprzętu zaciskana końcówka jest po prostu wygodniejsza.
W zastosowaniach estradowych króluje Speakon. To blokowane złącze przeznaczone do połączeń wzmacniaczy mocy z kolumnami pasywnymi. Nie należy zastępować go przypadkowym jackiem, ponieważ gniazdo głośnikowe może przenosić wysoki poziom energii, a pomyłka grozi zwarciem lub uszkodzeniem końcówki mocy.
Osobną grupę tworzą wtyki zasilające, na przykład DC barrel, IEC C7 nazywany „ósemką” oraz IEC C13 używany w komputerach i monitorach. Ich kształt może być podobny do niektórych złączy sygnałowych, ale funkcja jest zupełnie inna. Przed podłączeniem sprawdzam napięcie, polaryzację i wymagany prąd, nie tylko średnicę wtyku.
Jak dobrać właściwą końcówkę bez zgadywania
- Sprawdź źródło i odbiornik. Zapisz dokładne oznaczenia gniazd, na przykład „Mic XLR”, „Line In TRS”, „HDMI ARC” albo „Optical”.
- Ustal rodzaj sygnału. Zdecyduj, czy przesyłasz mikrofon, dźwięk liniowy, słuchawki, obraz, dane czy zasilanie.
- Dobierz wariant wtyku. Przy jacku sprawdź TS, TRS lub TRRS, przy HDMI typ A, C albo D, a przy USB-C obsługiwane protokoły.
- Weź pod uwagę długość. Długi kabel analogowy wymaga dobrego ekranowania, a długi HDMI może potrzebować aktywnego przewodu lub światłowodu.
- Sprawdź kierunek działania. Niektóre adaptery, szczególnie wideo, działają tylko z USB-C do HDMI albo tylko w odwrotną stronę.
- Oceń mechanikę. Do sceny wybierz blokowane XLR lub Speakon, a do stałej instalacji zwróć uwagę na odciążenie kabla i trwałość obudowy.
Najczęstszy błąd to kupowanie kabla według nazwy urządzenia, bez sprawdzenia gniazda. „Kabel do laptopa” może oznaczać HDMI, USB-C, mini-jack, Ethernet albo zasilanie. Sam opis marketingowy niewiele mówi, dlatego zawsze zaczynam od połączenia konkretne wyjście do konkretnego wejścia.
Drugie nieporozumienie dotyczy przejściówek. Jack 3,5 mm na dwa RCA może rozdzielić stereo na lewy i prawy kanał, ale nie zamieni sygnału analogowego w cyfrowy. Podobnie kabel USB-C na USB-C może ładować urządzenie, lecz nie przesyłać obrazu. Jeśli funkcja nie jest opisana w specyfikacji, lepiej jej nie zakładać.
Dobre połączenie zaczyna się od zgodności, nie od ceny
W praktyce najbardziej uniwersalne zestawy audio wykorzystują jack, RCA i XLR, a współczesne systemy multimedialne opierają się głównie na HDMI, USB-C, DisplayPort i Ethernet. Do kolumn wybiera się osobne końcówki głośnikowe, natomiast złącza zasilające powinny być traktowane jako całkowicie oddzielna kategoria.
Nie kupowałbym najdroższego kabla tylko dlatego, że ma efektowną obudowę. Znacznie większe znaczenie mają zgodność standardu, solidny styk, ekranowanie, długość i prawidłowe prowadzenie przewodu. Gdy te elementy są dopasowane, nawet niedrogi kabel potrafi zapewnić stabilne połączenie audio, obrazu i streamingu.
