Kabel koncentryczny nadal jest jednym z najpewniejszych sposobów przesyłania sygnału RF w instalacjach audio-wideo, telewizyjnych i streamingowych. W praktyce coaxial cables, czyli kable koncentryczne, wygrywają tam, gdzie liczy się stabilność toru, odporność na zakłócenia i przewidywalne zachowanie sygnału na konkretnej długości. Poniżej pokazuję, jak działa taki przewód, czym różnią się najważniejsze warianty i jak dobrać go do połączeń, które naprawdę mają sens w domowym lub półprofesjonalnym zestawie.
Najważniejsze różnice, które decydują o jakości połączenia
- Kabel koncentryczny przenosi sygnał przez środkowy przewodnik, dielektryk i ekran, który chroni tor przed zakłóceniami.
- 50 Ω i 75 Ω nie są zamienne; pierwszy standard częściej spotkasz w RF i aparaturze, drugi w wideo, TV, SAT i SDI.
- W streamingu i połączeniach AV najczęściej liczą się trzy rzeczy: impedancja, ekranowanie i jakość złączy.
- RG6 zwykle sprawdza się w instalacjach TV/SAT i wielu połączeniach wideo, RG11 pomaga przy dłuższych odcinkach, a RG59 ma sens głównie w węższych zastosowaniach.
- Im dłuższy kabel i im wyższa częstotliwość, tym bardziej rośnie tłumienie, więc nie warto kupować przewodu „na oko”.
Jak jest zbudowany kabel koncentryczny i dlaczego to działa

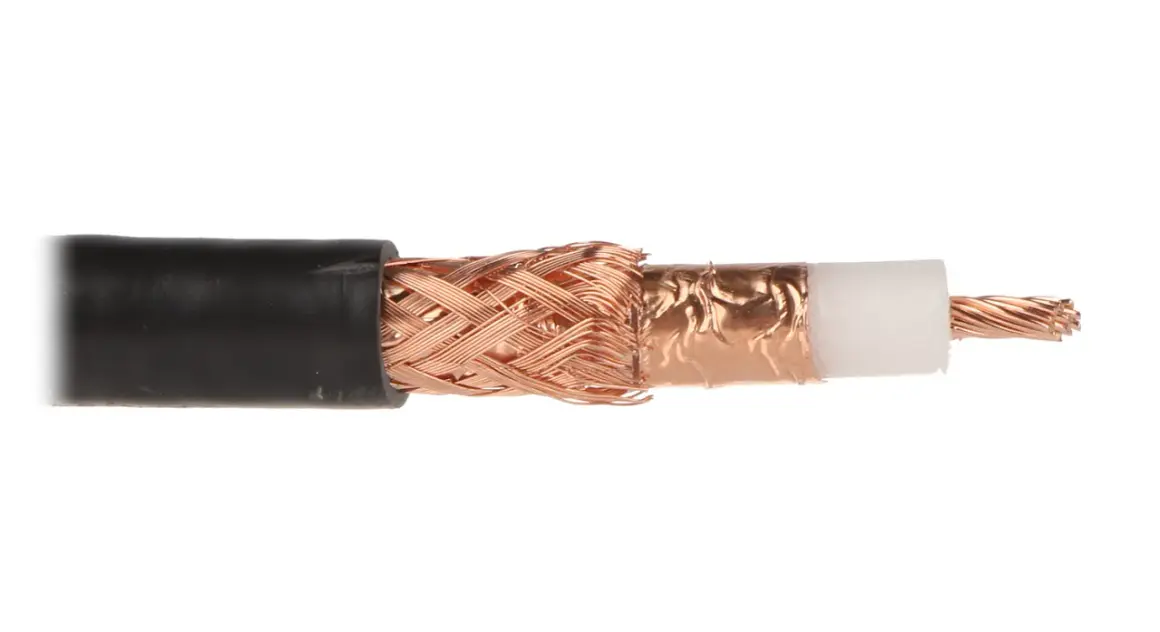

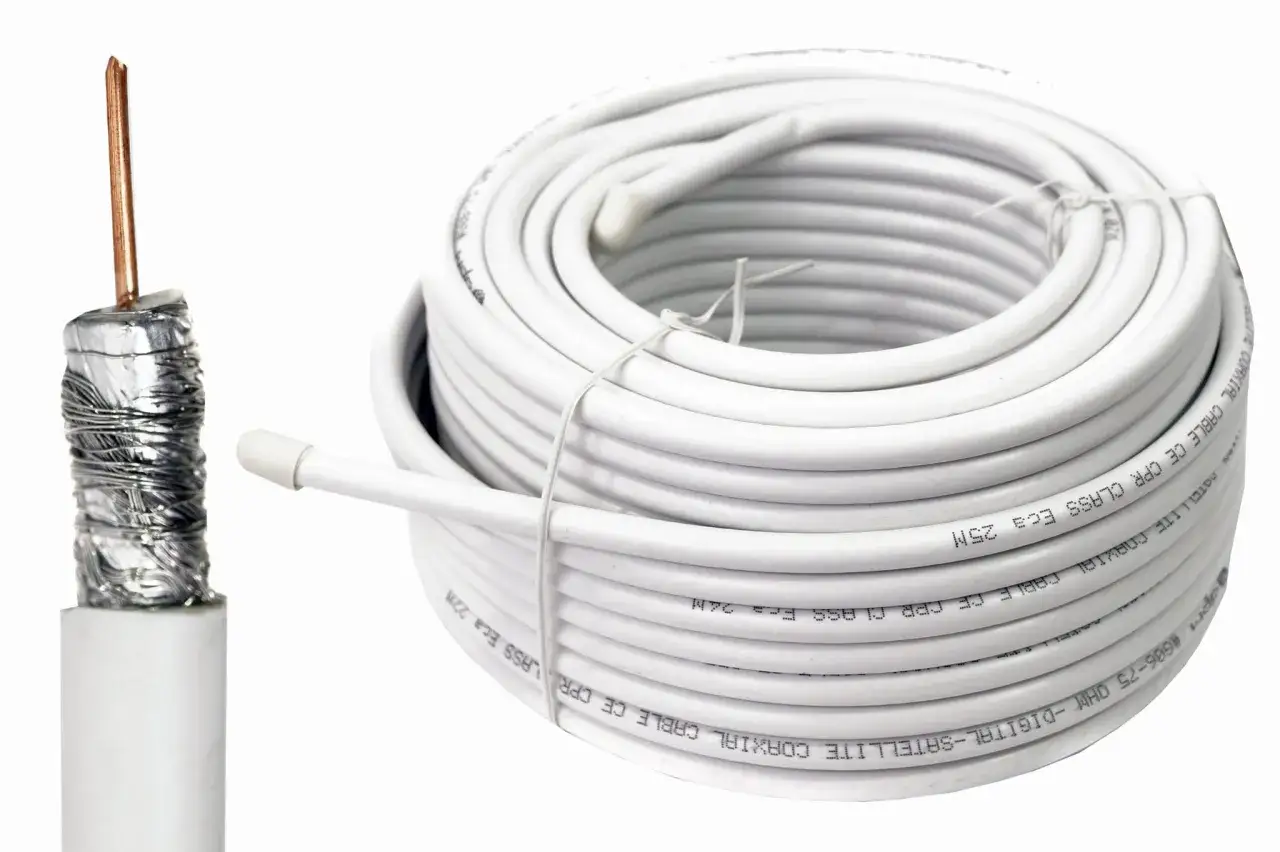

W kablu koncentrycznym nie ma magii, jest za to bardzo przemyślana geometria. Środkowy przewodnik niesie sygnał, warstwa izolacyjna utrzymuje go w stałej odległości od ekranu, a zewnętrzny oplot lub folia tworzą barierę dla zakłóceń. Dzięki temu tor zachowuje się przewidywalnie nawet wtedy, gdy obok biegną przewody zasilające, zasilacze impulsowe albo inne źródła szumu.
Ja zwykle patrzę na ten kabel jak na „tunel” dla sygnału RF. Dielektryk to po prostu materiał izolacyjny między żyłą a ekranem, a ekranowanie oznacza warstwę, która tłumi wpływ sygnałów z zewnątrz i ogranicza wyciek sygnału na zewnątrz przewodu. Jeśli jedna z tych warstw jest słaba, cały tor traci sens, nawet jeśli kabel wygląda solidnie z wierzchu.
| Element | Rola | Co się dzieje, gdy jest słaby |
|---|---|---|
| Żyła środkowa | Przenosi sygnał właściwy | Pojawiają się straty, niestabilność lub gorsza jakość transmisji |
| Dielektryk | Utrzymuje stałą geometrię toru | Rosną odbicia i spada jakość przy wyższych częstotliwościach |
| Ekran | Chroni przed zakłóceniami i utrzymuje sygnał wewnątrz kabla | Wzrasta podatność na szumy, zakłócenia i „rozjeżdżanie” obrazu lub dźwięku |
| Płaszcz zewnętrzny | Daje ochronę mechaniczną i środowiskową | Kabel szybciej się uszkadza, łamie lub degraduje w trudnych warunkach |
Ta konstrukcja ma sens tylko wtedy, gdy kabel i złącza są dobrane do konkretnego sygnału. I właśnie dlatego następny krok to nie marka, tylko impedancja.
Dlaczego 50 Ω i 75 Ω nie są zamienne
Najczęstszy błąd, jaki widzę u osób składających własny zestaw, to traktowanie każdego kabla koncentrycznego jak identycznego przewodu „do wszystkiego”. Tymczasem impedancja charakterystyczna decyduje o tym, jak sygnał zachowuje się w torze. Gdy łączysz elementy o różnych wartościach, pojawiają się odbicia, czyli część energii wraca w stronę źródła zamiast płynąć dalej.
W praktyce 50 Ω częściej wybiera się do zastosowań RF, antenowych, pomiarowych i w torach radiowych, a 75 Ω do wideo, telewizji, satelity oraz wielu instalacji broadcastowych. W świecie streamingu i produkcji obrazu 75 Ω jest po prostu bezpieczniejszym domyślnym wyborem, bo naturalnie pasuje do sygnałów wideo i standardów używanych w torach SDI.
| Parametr | 50 Ω | 75 Ω |
|---|---|---|
| Typowe zastosowanie | RF, anteny, aparatura, systemy nadawcze | Wideo, TV, SAT, SDI, cyfrowe audio coax |
| Najczęstszy kontekst w praktyce | Tor radiowy i pomiarowy | Połączenia AV i broadcast |
| Co jest ważniejsze od ceny | Zgodność z urządzeniem i niskie straty | Zgodność z urządzeniem, ekranowanie i dobre złącza |
| Ryzyko złego doboru | Odbicia i gorsze dopasowanie toru | Odbicia, pogorszenie obrazu lub synchronizacji |
Jeśli miałbym ująć to najprościej, powiedziałbym tak: nie szukaj „lepszego” kabla, tylko właściwego kabla do konkretnego toru. To prowadzi wprost do najważniejszych zastosowań w połączeniach i streamingu.
Gdzie ten kabel sprawdza się najlepiej w połączeniach i streamingu
W polskich instalacjach domowych koncentryk najczęściej kojarzy się z TV, satelitą i anteną naziemną, ale w praktyce jego rola jest szersza. W wielu zestawach do streamingu wideo nadal pracuje jako stabilne łącze dla sygnału SDI, a w audio bywa używany do cyfrowego S/PDIF między odtwarzaczem, DAC-iem i amplitunerem. To nie jest kabel efektowny, tylko użyteczny.
- Telewizja i satelita - klasyczne instalacje z wtykami F, gdzie 75 Ω i sensowne ekranowanie mają największe znaczenie.
- Studio i streaming wideo - połączenia kamer, monitorów, rejestratorów i konwerterów SDI, gdzie liczy się stabilność obrazu, a nie „marketingowa” nazwa przewodu.
- Cyfrowe audio - tor S/PDIF coax, który przesyła sygnał cyfrowy, więc wymaga poprawnego dopasowania i solidnych złączy.
- Monitoring i RF - systemy CCTV, odbiorniki, anteny i urządzenia pomiarowe, w których koncentryk nadal ma bardzo mocną pozycję.
W takich zastosowaniach złącze bywa równie ważne jak sam przewód. Luźny F albo źle zarobiony BNC potrafi zepsuć stabilność całego toru szybciej niż przeciętny kabel średniej klasy. Dlatego przy wyborze patrzę nie tylko na opis, ale też na sposób zakończenia kabla.
Jak dobrać przewód do konkretnego zestawu
Najbardziej praktyczne pytanie brzmi nie „jaki kabel jest najlepszy”, tylko „do czego on ma pracować i na jakiej długości”. Ja zwykle zaczynam od odpowiedzi na trzy rzeczy: jaki to sygnał, jakie są złącza i jak daleko trzeba go poprowadzić. Dopiero potem patrzę na oznaczenie RG, średnicę i klasę ekranowania.
| Scenariusz | Co wybieram | Dlaczego to działa |
|---|---|---|
| Domowa instalacja TV i SAT | 75 Ω, najczęściej RG6 | To rozsądny kompromis między elastycznością, stratami i kompatybilnością ze sprzętem |
| Dłuższy odcinek w budynku lub na trasie między punktami | 75 Ω, często RG11 | Przy większej odległości lepiej utrzymać margines sygnału i ograniczyć straty |
| Kamera, rejestrator, SDI, tor broadcast | 75 Ω o dobrym ekranowaniu i złączach BNC | Wideo cyfrowe wymaga stabilności, a nie przypadkowego przewodu „podobnego” do właściwego |
| Cyfrowe audio S/PDIF | 75 Ω z porządnymi wtykami | Sygnał cyfrowy lubi przewidywalny tor i niskie odbicia |
| RF, anteny, aparatura pomiarowa | 50 Ω | To standard zgodny z typowym sprzętem radiowym i pomiarowym |
Poza samą impedancją zwracam uwagę na ekranowanie. Jeśli kabel będzie biegł obok zasilaczy, listw LED, transformatorów albo innych źródeł szumu, słabszy oplot szybko pokaże swoje ograniczenia. Wtedy różnica między „jakoś działa” a „działa stabilnie” bywa bardzo wyraźna.
Jeżeli instalacja ma być ruchoma, liczy się też elastyczność. Do zestawu stacjonarnego wybieram inne przewody niż do toru, który ktoś często zwija, przepina i transportuje. Zbyt sztywny kabel w praktyce szybciej łapie uszkodzenia mechaniczne, nawet jeśli na papierze wygląda na bardziej profesjonalny.
RG59, RG6 i RG11 wyglądają podobnie, ale nie zachowują się tak samo
Oznaczenia RG nadal pojawiają się na rynku, ale nie warto traktować ich jak marketingowych etykiet bez znaczenia. Dla mnie to skrót myślowy, który pomaga od razu ocenić, czy dany przewód ma sens w konkretnym torze. Największa różnica dotyczy strat, zastosowania i odległości, na jakiej kabel jeszcze zachowuje przyzwoity margines.
| Typ | Najlepsze zastosowanie | Co warto o nim wiedzieć |
|---|---|---|
| RG59 | Prostsze, krótsze połączenia wideo i starsze instalacje | Ma sens w węższych zastosowaniach; przy bardziej wymagającym torze szybciej pokaże ograniczenia. Belden opisuje go jako kabel do niskopasmowych zastosowań wideo poniżej 50 MHz. |
| RG6 | Telewizja, satelita, wiele domowych połączeń AV | To najczęstszy wybór do instalacji, w których liczą się stabilność i rozsądny kompromis między stratami a elastycznością. |
| RG11 | Dłuższe trasy i miejsca, gdzie trzeba lepiej utrzymać sygnał | Jest bardziej „poważny” w sensie strat, ale też mniej wygodny przy montażu niż RG6. |
| 50 Ω low-loss | RF, anteny, systemy bezprzewodowe, aparatura | Sprawdza się tam, gdzie standardem jest 50 Ω, a priorytetem jest zachowanie parametrów toru. |
W praktyce widzę jedną powtarzalną rzecz: ludzie kupują RG6, bo „wszyscy tak robią”, a potem dziwią się, że przy dłuższym odcinku albo gęstszym środowisku zakłóceń obraz nie ma już takiego zapasu, jakiego oczekiwali. Sam numer nie rozwiązuje problemu. Rozwiązuje go dopasowanie do odległości, częstotliwości i jakości złączy.
Najczęstsze błędy, które psują obraz i dźwięk
Najwięcej problemów z koncentrykiem nie bierze się z „wadliwego standardu”, tylko z błędów montażowych i złego doboru. Tłumienie, czyli stopniowy spadek mocy sygnału na długości kabla, jest naturalne. Kłopot zaczyna się wtedy, gdy dokładamy do tego luźne złącza, zagięcia pod ostrym kątem i przypadkowe przejściówki.
- Mieszanie 50 Ω i 75 Ω w jednym torze tylko dlatego, że wtyki „pasują fizycznie”.
- Używanie tanich, luźnych albo źle zaciśniętych złączy.
- Układanie kabla równolegle do zasilania na długim odcinku bez potrzeby.
- Zgniatanie przewodu meblem, rzepem albo ciasnym przepustem w szafce rack.
- Dokładanie wielu adapterów i rozgałęźników bez sprawdzenia ich wpływu na tor.
W streamingu i wideo błędy zwykle nie wyglądają spektakularnie. Częściej pojawiają się sporadyczne zaniki synchronizacji, delikatne śnieżenie, dropy albo niestabilny obraz, który „pływa” przy ruchu przewodu. To właśnie dlatego przy diagnozie zaczynam od najprostszych elementów: złącza, długości i prowadzenia kabla.
Kiedy koncentryk przestaje być najlepszym wyborem
Nie mam zwyczaju bronić jednego medium za wszelką cenę. Są sytuacje, w których kabel koncentryczny jest po prostu dobrym wyborem, ale są też takie, w których lepiej od razu sięgnąć po inne rozwiązanie. Jeśli odcinek jest bardzo długi, środowisko ma dużo zakłóceń albo sygnał ma być dalej obrabiany w sieci, światłowód lub infrastruktura IP potrafią być rozsądniejsze.
- Światłowód wybieram przy większych odległościach i tam, gdzie odporność na zakłócenia ma pierwszeństwo.
- Ethernet/IP ma sens, gdy cały workflow jest sieciowy i sygnał ma trafić do systemu transmisji lub produkcji opartych na sieci.
- HDMI sprawdza się w krótszych, prostych połączeniach konsumenckich, ale nie jest moim pierwszym wyborem do bardziej wymagających tras.
Jeśli jednak pracujesz z RF, telewizją, SDI albo cyfrowym audio coax, porządny kabel koncentryczny nadal daje bardzo dużo przewidywalności i mało problemów w codziennym użyciu. To właśnie dlatego nie traktuję go jak reliktu, tylko jak narzędzie, które trzeba dobrać do konkretnego zadania. Gdy wybór jest trafny, przewód po prostu znika z myślenia i zaczyna robić swoje bez przypominania o sobie przy każdym odpaleniu zestawu.
