W domowym studiu, podczas nagrywania podcastu albo transmisji na żywo jeden niepozorny wtyk potrafi zdecydować o jakości dźwięku i obrazu. Najważniejsze rodzaje złącz różnią się nie tylko kształtem, lecz także sposobem przesyłania sygnału, odpornością na zakłócenia i przeznaczeniem. Pokażę, czym wyróżniają się popularne połączenia audio-wideo, jak wykorzystać je w streamingu oraz jak uniknąć typowych błędów przy kompletowaniu sprzętu.
Dobór złącza wpływa na jakość, stabilność i wygodę całego zestawu
- XLR i TRS najlepiej sprawdzają się przy profesjonalnym audio oraz dłuższych przewodach.
- RCA i jack 3,5 mm są wygodne w domu, ale zwykle oferują mniejszą odporność na zakłócenia.
- HDMI przesyła obraz i dźwięk jednym przewodem, dlatego często łączy kamerę, konsolę lub komputer z kartą przechwytującą.
- USB i USB-C służą głównie do komunikacji z komputerem, ale nie każdy port USB-C przesyła obraz.
- Ethernet zapewnia stabilniejsze połączenie internetowe niż Wi-Fi, co ma znaczenie przy transmisjach na żywo.
Najpierw rozdzielmy wtyk, przewód i standard sygnału
W rozmowach o kablach często mieszają się trzy różne rzeczy. Złącze to fizyczny wtyk lub gniazdo, przewód prowadzi sygnał, a standard określa, jaki sygnał i w jaki sposób jest przesyłany. USB-C jest więc przede wszystkim kształtem gniazda, a nie gwarancją konkretnej prędkości czy obsługi obrazu.
To rozróżnienie oszczędza sporo nerwów. Dwa przewody USB-C mogą wyglądać identycznie, ale jeden obsłuży tylko ładowanie i dane USB 2.0, a drugi dodatkowo obraz przez DisplayPort Alt Mode. Podobnie jack 6,3 mm może przenosić sygnał mono TS, stereo TRS albo służyć do połączenia słuchawkowego.
Przed zakupem sprawdzam zawsze nie tylko końcówkę, lecz także opis portu w instrukcji urządzenia. Liczą się między innymi typ sygnału, kierunek transmisji, długość przewodu i wymagany standard. Sam fakt, że wtyczka pasuje do gniazda, nie oznacza jeszcze, że zestaw zadziała.

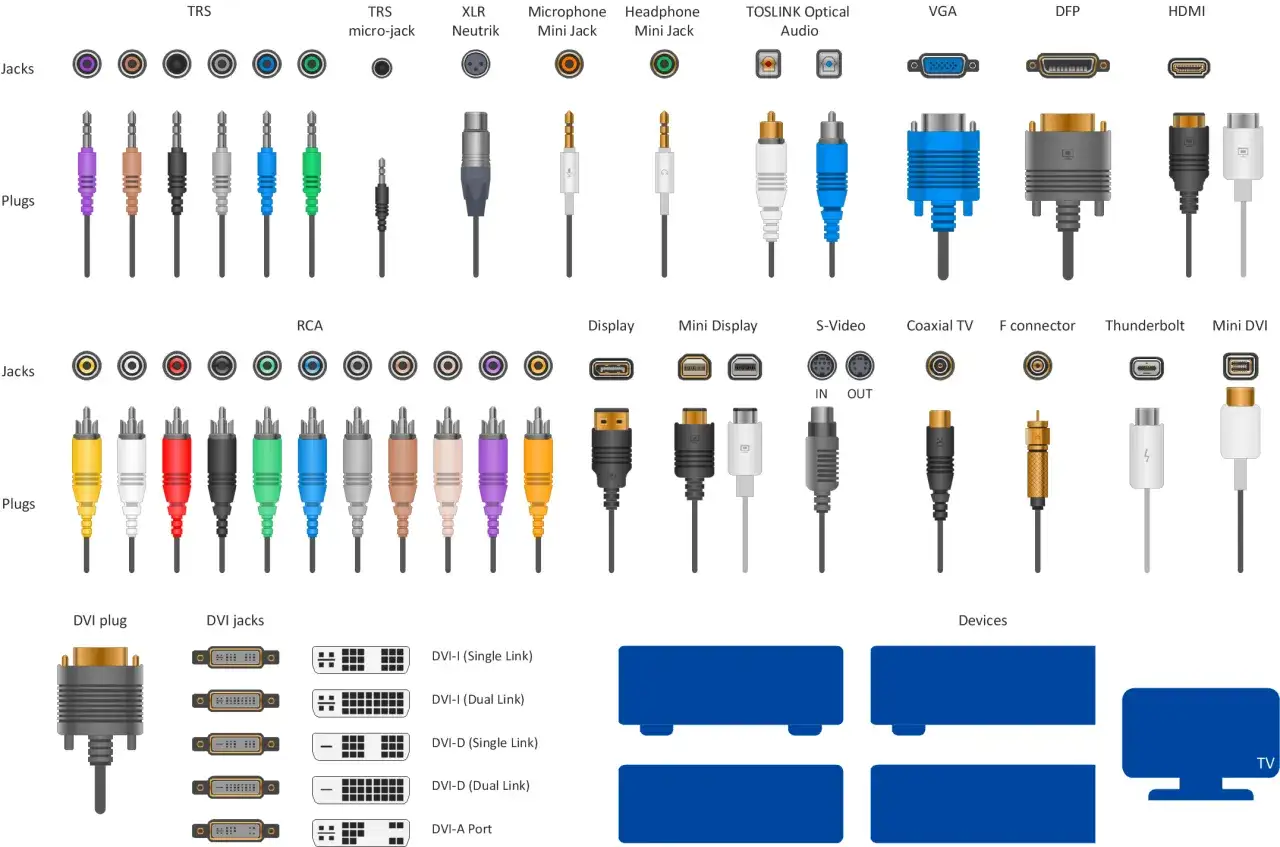

Złącza audio, które spotkasz najczęściej
W sprzęcie muzycznym i streamingowym dominują połączenia analogowe, cyfrowe oraz interfejsy komunikujące się z komputerem. Każde z nich ma swoje mocne strony, dlatego nie traktuję jednego typu jako uniwersalnie najlepszego.
XLR do mikrofonów i profesjonalnych torów audio
XLR, najczęściej w wersji trzy-pinowej, znajdziemy w mikrofonach, mikserach, przedwzmacniaczach i interfejsach audio. Połączenie może być symetryczne, czyli przesyłać sygnał dwiema żyłami sygnałowymi z odwróconą fazą. Odbiornik odejmuje je od siebie, dzięki czemu zakłócenia zebrane po drodze są w dużej mierze wygaszane.
To dlatego XLR dobrze sprawdza się przy dłuższych przewodach, na scenie i w pomieszczeniach z dużą liczbą zasilaczy oraz urządzeń cyfrowych. W przypadku mikrofonów pojemnościowych przez ten sam przewód może być dostarczane zasilanie phantom +48 V, ale należy je włączać tylko wtedy, gdy wymagają tego konkretne urządzenia.
W streamingu XLR ma sens, gdy korzystam z mikrofonu studyjnego, miksera lub interfejsu z regulacją gainu. Nie poprawi jednak magicznie jakości taniego mikrofonu, a podłączenie mikrofonu XLR bezpośrednio do komputera zwykle wymaga dodatkowego interfejsu.
Jack TS i TRS nie oznaczają tego samego
Jack 6,3 mm TS ma dwa styki i zazwyczaj przenosi sygnał mono niesymetryczny. Używa się go między innymi do instrumentów, gitar i niektórych wyjść liniowych. TRS ma trzy styki, dlatego może przesyłać stereo albo zbalansowany sygnał mono, zależnie od urządzenia.
W praktyce łatwo popełnić błąd, zakładając, że każdy jack TRS jest przewodem stereo. W mikserze gniazdo TRS może służyć do symetrycznego połączenia kanału, a w słuchawkach do przesyłania lewego i prawego kanału. Zawsze sprawdzam opis gniazda, a nie tylko wygląd wtyku.
Jack 3,5 mm TRS spotyka się w słuchawkach stereo, laptopach i aparatach. Wersja TRRS ma cztery styki i może dodatkowo obsługiwać mikrofon, dlatego przejściówka między słuchawkami komputerowymi a mikserem nie zawsze działa poprawnie.
RCA sprawdza się w prostych połączeniach domowych
RCA, nazywane też cinch, występuje w odtwarzaczach, wzmacniaczach, telewizorach i starszych urządzeniach wideo. Czerwony i biały kanał zwykle oznaczają prawy oraz lewy kanał analogowego stereo, natomiast żółty przewód bywa używany dla analogowego obrazu kompozytowego.
RCA jest tanie i proste, ale to połączenie niesymetryczne. Przy krótkim przewodzie w domu zazwyczaj działa bez problemu, jednak długi kabel poprowadzony obok zasilaczy może zebrać przydźwięk sieciowy. Wersja RCA używana jako S/PDIF może przesyłać cyfrowy dźwięk, choć nie jest wtedy tym samym co analogowe stereo.
Połączenia optyczne i głośnikowe
Toslink przesyła cyfrowy sygnał audio światłem, więc nie tworzy typowej pętli masy między urządzeniami. To praktyczne rozwiązanie dla telewizora, soundbara lub amplitunera, lecz trzeba pamiętać o ograniczeniach formatu. Przy bardziej zaawansowanych ścieżkach wielokanałowych nie zawsze zastąpi HDMI.
Do kolumn pasywnych stosuje się przewody głośnikowe zakończone gołymi końcówkami, bananami albo złączami Speakon. Speakon jest mechanicznie pewniejszy niż luźne zaciski i często spotyka się go w sprzęcie estradowym. Nie wolno podłączać wyjścia głośnikowego wzmacniacza do wejścia liniowego miksera, ponieważ może to uszkodzić urządzenie.
Połączenia obrazu i dźwięku w jednym torze
W transmisji obrazu liczy się nie tylko rozdzielczość. Znaczenie mają również liczba klatek, opóźnienie, ochrona treści oraz to, czy urządzenie działa jako źródło, odbiornik czy konwerter.
HDMI jest najwygodniejsze w domu i przy streamingu
HDMI przesyła cyfrowy obraz i dźwięk jednym przewodem. Dlatego używa się go do łączenia aparatów, kamer, konsol, komputerów, telewizorów, monitorów i kart przechwytujących. W prostym zestawie do transmisji kamera wysyła obraz przez HDMI do capture card, a ta przekazuje go do komputera przez USB.
Wersje HDMI różnią się możliwościami, ale sam napis HDMI nie mówi jeszcze, czy przewód obsłuży konkretny tryb. Przy 4K, wysokiej częstotliwości odświeżania lub HDR potrzebny jest przewód o odpowiedniej przepustowości, a ograniczeniem może być również port w kamerze albo karcie przechwytującej.
HDMI ARC i eARC służą do zwrotnego przesyłania dźwięku między telewizorem a amplitunerem lub soundbarem. eARC ma większe możliwości niż ARC, ale oba urządzenia muszą obsługiwać właściwy standard. Wymiana samego kabla nie rozwiąże problemu, jeśli ograniczenie znajduje się po stronie telewizora.
USB i USB-C łączą sprzęt z komputerem
USB jest podstawą większości domowych stanowisk streamingowych. Przez USB podłączymy interfejs audio, kamerę internetową, mikrofon, kontroler, kartę przechwytującą albo mikser z funkcją USB. W takim połączeniu urządzenie często działa jako zewnętrzna karta dźwiękowa lub źródło obrazu rozpoznawane przez system.
USB-C opisuje kształt złącza, nie pełną specyfikację. Ten sam port może obsługiwać tylko ładowanie, dane, szybki transfer, obraz albo Thunderbolt. Przy karcie przechwytującej sprawdzam, czy komputer ma wymagany port USB 3.x i czy przewód nie jest wyłącznie przewodem do ładowania.
USB-C może także przesyłać obraz do monitora, ale tylko wtedy, gdy port i urządzenie wspierają odpowiedni tryb alternatywny. Przejściówka USB-C do HDMI nie zadziała w każdym laptopie, nawet jeśli fizycznie pasuje bez zarzutu.
Przeczytaj również: RCA w praktyce - audio, wideo i streaming bez pomyłek
DisplayPort i SDI mają bardziej wyspecjalizowane role
DisplayPort często łączy komputer z monitorem, szczególnie gdy potrzebna jest wysoka częstotliwość odświeżania lub praca na kilku ekranach. W transmisji internetowej zwykle nie jest pierwszym wyborem dla kamery, ale może być ważny w torze komputera, prezentacji i podglądu.
SDI to profesjonalny standard używany w produkcji telewizyjnej i wydarzeniach. Pracuje z przewodami koncentrycznymi zakończonymi BNC, oferuje stabilne połączenia na większych odległościach i blokowane gniazda. Jest świetny w instalacji wielokamerowej, ale do pojedynczej kamery internetowej zwykle oznacza niepotrzebny koszt dodatkowych konwerterów.
Jak zbudować stabilny tor do transmisji
Najprostszy zestaw nie wymaga dziesięciu przejściówek. Ja zaczynam od rozrysowania drogi sygnału, ponieważ wtedy od razu widać, gdzie może powstać opóźnienie albo niezgodność.
| Element zestawu | Najczęstsze złącze | Rola w transmisji |
|---|---|---|
| Mikrofon dynamiczny lub pojemnościowy | XLR | Dostarcza głos do miksera albo interfejsu audio |
| Mikser lub interfejs audio | XLR, TRS, USB | Reguluje poziom, miksuje sygnały i wysyła dźwięk do komputera |
| Aparat lub kamera | HDMI albo USB | Przekazuje obraz do komputera lub karty przechwytującej |
| Karta przechwytująca | HDMI in, USB out | Zamienia sygnał z kamery na źródło widoczne w programie streamingowym |
| Komputer | USB, HDMI, DisplayPort, Ethernet | Łączy audio, wideo i oprogramowanie do transmisji |
| Router | Ethernet RJ45 | Zapewnia przewodowy dostęp do internetu |
Przykładowy tor może wyglądać tak: mikrofon XLR trafia do interfejsu, kamera wysyła HDMI do karty przechwytującej, a oba urządzenia łączą się z komputerem przez USB. Komputer przesyła gotową transmisję przez Ethernet RJ45. Taki układ rozdziela zadania i zwykle daje większą kontrolę niż mikrofon USB oraz kamera internetowa podłączone bezpośrednio.
Jeśli używam miksera z wejściem HDMI lub USB, część elementów można połączyć w jednym urządzeniu. To ogranicza liczbę kabli, lecz zwiększa zależność od sterowników, zasilania i ustawień miksera. Wygoda jest duża, ale awaria jednego urządzenia może zatrzymać jednocześnie dźwięk i obraz.
Przy transmisji 1080p często wystarczy karta przechwytująca USB 3.x, natomiast przy 4K trzeba sprawdzić zgodność całego łańcucha. Nie wystarczy kamera obsługująca 4K, jeśli karta, port USB albo program streamingowy przyjmują tylko 1080p.
Symetryczne i niesymetryczne połączenia w praktyce
To rozróżnienie ma większe znaczenie niż marketingowe hasła o drogich kablach. Połączenie niesymetryczne wykorzystuje przewód sygnałowy i masę, a symetryczne prowadzi sygnał dwiema żyłami, co pomaga ograniczyć zakłócenia.
| Typ połączenia | Przykładowe złącza | Najlepsze zastosowanie | Ograniczenie |
|---|---|---|---|
| Niesymetryczne | RCA, TS, jack 3,5 mm | Krótkie połączenia domowe i instrumenty | Większa podatność na przydźwięk i zakłócenia |
| Symetryczne | XLR, TRS | Mikrofony, miksery i dłuższe trasy kablowe | Wymaga zgodnych wejść i wyjść |
| Cyfrowe | USB, HDMI, Toslink, S/PDIF | Komputery, telewizory, kamery i interfejsy | Problemem bywa zgodność standardów i formatów |
Symetryczny kabel nie naprawi źle ustawionego gainu ani nie usunie szumu generowanego przez sam mikrofon. Daje jednak realną przewagę, gdy przewód jest długi, sprzęt pracuje w pobliżu zasilaczy lub w torze znajduje się wiele urządzeń. W małym pokoju przewód RCA o długości 50 cm może działać bez zarzutu, podczas gdy kilka metrów taniego kabla poprowadzonego przy listwie zasilającej już nie.
Nie przeceniałbym też wpływu ceny. Solidne ekranowanie, właściwa długość i pewne styki są ważniejsze niż ozdobna obudowa wtyku. Do zwykłego streamingu nie kupowałbym najdroższego kabla, jeśli podstawowy model ma odpowiedni standard i nie jest narażony na ciągłe zginanie.
Najczęstsze błędy przy łączeniu sprzętu
Najwięcej problemów wynika z niezgodności funkcji, a nie z samego uszkodzenia kabla. Poniższe pomyłki powtarzają się zarówno w domowych setupach, jak i w bardziej rozbudowanych stanowiskach.
- Podłączenie wyjścia głośnikowego do wejścia liniowego może uszkodzić mikser, interfejs lub kartę dźwiękową.
- Użycie przewodu TRRS zamiast TRS bywa przyczyną braku mikrofonu albo dźwięku tylko w jednym kanale.
- Włączanie phantom +48 V bez sprawdzenia urządzenia może być ryzykowne, szczególnie przy nietypowych adapterach i sprzęcie konsumenckim.
- Traktowanie każdego USB-C jako portu wideo prowadzi do nietrafionych zakupów przejściówek.
- Łączenie urządzeń przez zbyt wiele konwerterów zwiększa opóźnienie i liczbę punktów, w których może zniknąć sygnał.
- Brak wspólnej częstotliwości próbkowania może powodować trzaski, zniekształcenia albo problemy z synchronizacją audio i wideo.
Gdy obraz jest, ale dźwięku nie ma, najpierw sprawdzam źródło audio w programie, wyciszenie oraz wybrane urządzenie wyjściowe. Kiedy pojawia się brum, odłączam po kolei kolejne elementy i testuję krótszy przewód. Taka metoda jest szybsza niż wymiana wszystkiego naraz i pozwala ustalić, czy winne jest złącze, kabel, zasilacz czy ustawienia.
Jak dobrać połączenia do konkretnego zastosowania
Do podcastu z jednym mikrofonem wystarczy interfejs USB z wejściem XLR, dobry przewód XLR i komputer. Jeśli nagrywam dwóch lub więcej rozmówców, lepiej od razu wybrać interfejs z odpowiednią liczbą przedwzmacniaczy, zamiast ratować się rozdzielaczami. Rozdzielacz nie zastępuje osobnej regulacji gainu i może pogorszyć kontrolę nad sygnałem.
Do grania na żywo sprawdza się połączenie konsoli z kartą przechwytującą przez HDMI oraz osobne pobranie dźwięku z miksera lub interfejsu. Przekazywanie wszystkiego jednym przewodem HDMI jest wygodne, ale nie zawsze pozwala niezależnie regulować głos, grę i muzykę.
W domowym kinie najpraktyczniejsze będzie HDMI, zwłaszcza gdy telewizor i amplituner obsługują ARC albo eARC. Toslink ma sens jako prostsza alternatywa, gdy zależy mi na optycznej separacji i podstawowych formatach dźwięku.
Do dłuższych tras audio wybieram XLR, do krótkich połączeń między urządzeniami hi-fi RCA, a do komputera USB. Obraz z kamery prowadzę przez HDMI lub SDI zależnie od sprzętu, natomiast samą transmisję internetową, jeśli tylko mogę, wysyłam przez przewodowy Ethernet zamiast Wi-Fi.
Małe decyzje, które oszczędzają problemy w dużym setupie
Przed zakupem kabla zapisuję pełną trasę sygnału i sprawdzam instrukcje obu urządzeń. Pomaga też zostawienie niewielkiego zapasu długości, opisanie przewodów oraz używanie osobnych kabli dla audio, obrazu i zasilania. Porządek nie poprawia brzmienia sam w sobie, ale bardzo skraca diagnozowanie awarii.
Najlepsze złącze to nie zawsze najbardziej profesjonalne złącze. Właściwy standard, zgodność urządzeń i rozsądna długość przewodu zrobią większą różnicę niż przejście z RCA na XLR bez realnej potrzeby.
Jeżeli planujesz rozwijać stanowisko, wybierz urządzenia z wejściami, których naprawdę będziesz używać, oraz zostaw przynajmniej jedno wolne wejście na przyszłość. Dzięki temu rozbudowa o drugi mikrofon, kamerę albo zewnętrzny mikser nie będzie wymagała przebudowania całego toru od podstaw.
