XLR to jeden z najpewniejszych sposobów prowadzenia sygnału audio w studiu, na scenie i w setupach streamingowych. Dobrze podłączony daje niski poziom szumu, stabilne połączenie i porządek w torze sygnałowym. W praktyce najwięcej problemów nie wynika z samego gniazda, tylko z wyboru złego kabla, pomylenia wejścia z wyjściem albo niepotrzebnego użycia fantomu.
Najkrócej rzecz ujmując, XLR podłącza się prosto, ale trzeba trzymać się właściwego toru sygnału
- Do mikrofonu XLR używaj kabla XLR-XLR i wpinać go w wejście mikrofonowe, nie liniowe.
- Pin 1 to ekran, pin 2 to sygnał dodatni, a pin 3 to sygnał odwrócony; to właśnie daje odporność na zakłócenia.
- W streamingu sam komputer zwykle nie wystarczy - potrzebujesz interfejsu audio albo miksera z USB.
- Phantom power 48 V włączaj tylko wtedy, gdy wymaga tego mikrofon lub inne urządzenie zasilane przez XLR.
- Przejściówki nie zastępują poprawnego toru - pasywny adapter XLR do minijacka często kończy się szumem albo ciszą.
- Najczęstsze błędy to zły typ wejścia, zbyt duży gain, brak zasilania dla mikrofonu pojemnościowego i kiepski kabel.
Jak działa XLR i dlaczego wciąż jest standardem w audio

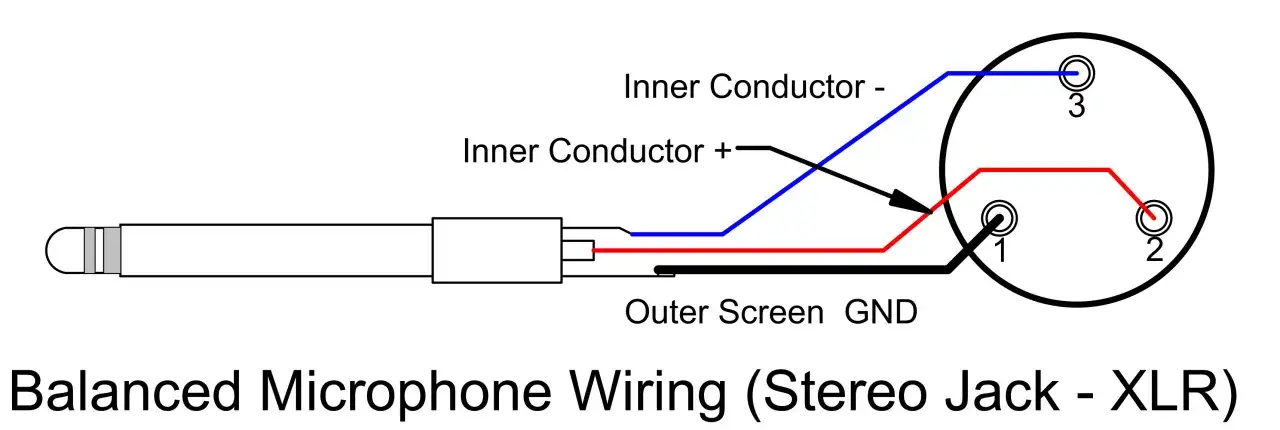

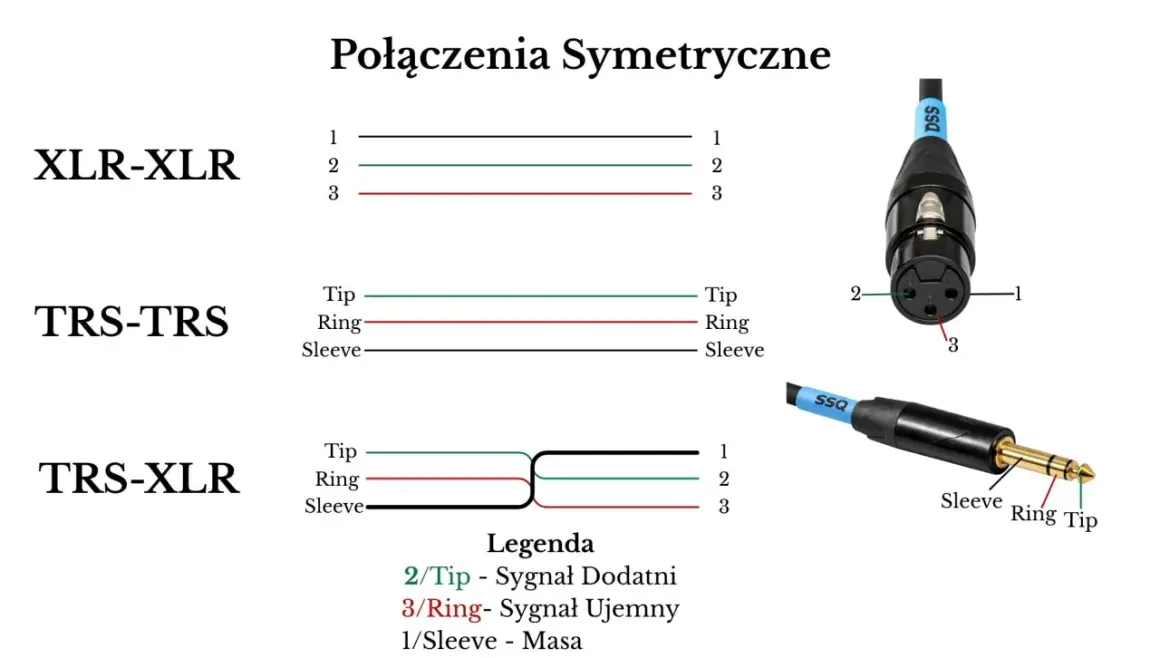

W klasycznym, trójpinowym XLR najważniejsze jest to, że mamy połączenie zbalansowane. W praktyce oznacza to, że sygnał biegnie dwoma żyłami, a zakłócenia z otoczenia są dużo skuteczniej odrzucane niż w prostych połączeniach niesymetrycznych. W dokumentacji producentów, takich jak Shure, układ jest opisany bardzo jasno: pin 1 to ekran, pin 2 to sygnał dodatni, a pin 3 to sygnał odwrócony.
To dlatego XLR tak dobrze sprawdza się przy dłuższych kablach, na scenie, przy rejestracji wokalu i w systemach do streamingu. Złącze samo w sobie nie robi jakości, ale pomaga ją utrzymać, bo jest solidne mechanicznie i przewidziane do pracy z sygnałem mikrofonowym. Ja zwykle tłumaczę to prosto: jeśli chcesz przesłać dźwięk pewnie i bez kombinowania, XLR jest jednym z najmniej problematycznych standardów.
Warto też pamiętać, że XLR nie oznacza automatycznie jednego typu sprzętu. Najczęściej spotkasz wersję 3-pinową, ale istnieją też odmiany 4-, 5- i więcej pinów, używane w bardziej specjalistycznych zastosowaniach. Do zwykłego mikrofonu, interfejsu audio albo miksera interesuje Cię jednak przede wszystkim wersja 3-pinowa. To prowadzi już do praktyki, czyli do samego podłączenia.
Jak podłączyć mikrofon XLR do interfejsu albo miksera krok po kroku
Najbezpieczniejszy schemat jest prosty: mikrofon XLR - kabel XLR - wejście mikrofonowe w interfejsie albo mikserze. Focusrite w swoich instrukcjach rozdziela te światy bardzo wyraźnie: wejście XLR jest dla mikrofonu, a jack służy do źródeł liniowych albo instrumentalnych. To ważne, bo wiele osób wpina kabel „tam, gdzie pasuje”, a potem dziwi się, że sygnał jest cichy, przesterowany albo w ogóle go nie ma.
| Sytuacja | Jak podłączyć | Na co uważać |
|---|---|---|
| Mikrofon dynamiczny do interfejsu | Kabel XLR-XLR do wejścia MIC | Ustaw gain i zostaw phantom power wyłączony |
| Mikrofon pojemnościowy do interfejsu | Kabel XLR-XLR do wejścia MIC | Włącz 48 V dopiero po podłączeniu mikrofonu |
| Odbiornik bezprzewodowy do miksera | XLR do wejścia mikrofonowego lub liniowego, zgodnie z poziomem sygnału | Sprawdź, czy wyjście jest zbalansowane i czy poziom nie jest zbyt wysoki |
| Wyjście XLR z miksera do rejestratora lub aktywnego toru | Kabel zgodny z wejściem docelowego urządzenia, zwykle XLR-XLR albo XLR-TRS | Nie mieszaj poziomu mikrofonowego z liniowym bez sprawdzenia instrukcji |
Jeśli urządzenie ma złącze combo, nie oznacza to, że każde źródło wpinasz tak samo. Mikrofon idzie w część XLR, a sygnał liniowy albo instrument zwykle w jack. Ja zaczynam zawsze od minimalnego gainu, robię krótki test mowy albo śpiewu i dopiero potem podnoszę wzmocnienie. To prosty nawyk, ale oszczędza najwięcej problemów z przesterem.
Jeżeli zastanawiasz się, co będzie dalej po podłączeniu do interfejsu, odpowiedź prowadzi już w stronę komputera i oprogramowania do streamingu.
Jak wpiąć XLR do streamingu i komputera bez strat w jakości
W streamingu najczęstszy układ wygląda tak: mikrofon XLR trafia do interfejsu audio, a interfejs łączy się z komputerem przez USB. Sam komputer zazwyczaj nie ma wejścia, które przyjmie mikrofon XLR bezpośrednio w sensowny sposób. Dlatego zwykła przejściówka do portu 3,5 mm rzadko jest dobrym rozwiązaniem, zwłaszcza jeśli zależy Ci na czystym głosie i stabilnym poziomie sygnału.
Jeśli pracujesz w OBS, Streamlabsie albo innym programie do streamingu, wybierz jako źródło wejściowe interfejs audio, a nie przypadkowe „mic in” z obudowy laptopa. W setupach do podcastu i transmisji na żywo różnicę robi też direct monitoring, czyli odsłuch bez opóźnienia. Dzięki temu słyszysz swój głos od razu, bez irytującego laga. To szczególnie ważne przy dynamicznym prowadzeniu transmisji i przy pracy na dwóch komputerach.
Warto też pamiętać o prostym rozdzieleniu zadań. Mikrofon XLR daje wejście, interfejs porządkuje sygnał, a komputer tylko go odbiera. Jeśli chcesz jednocześnie wysłać dźwięk do kamery, konsoli albo drugiego komputera, potrzebujesz dodatkowego wyjścia liniowego, miksera albo odpowiedniego interfejsu z kilkoma torami. Tu właśnie wiele osób próbuje „zaoszczędzić” jedną przejściówką, a kończy z buczeniem albo bardzo nierównym poziomem głosu. Następny krok to zasilanie, bo bez niego część mikrofonów po prostu nie zadziała.
Kiedy potrzebujesz zasilania fantomowego, a kiedy lepiej je zostawić wyłączone
Phantom power 48 V jest potrzebne przede wszystkim wtedy, gdy używasz mikrofonu pojemnościowego. Shure opisuje to bardzo jasno: fantom zasila układ mikrofonu przez zbalansowane połączenie XLR, a nie przez przypadkowy adapter czy wejście jack. Zdarza się też, że 48 V potrzebują aktywne mikrofony dynamiczne, przedwzmacniacze liniowe albo aktywne DI boxy.
Ja mam jedną zasadę: jeśli sprzęt nie wymaga 48 V, zostawiam je wyłączone. To nie jest kwestia paniki, tylko porządku w torze. W większości nowoczesnych dynamicznych mikrofonów poprawnie zbalansowany fantom nie robi krzywdy, ale przy starszych konstrukcjach, mikrofonach wstęgowych i nietypowych przejściówkach wolę nie ryzykować. W praktyce zawsze sprawdzam instrukcję konkretnego modelu.
| Rodzaj sprzętu | Czy zwykle potrzebuje 48 V | Co robić |
|---|---|---|
| Mikrofon pojemnościowy | Tak | Podłącz kabel, zmniejsz gain i dopiero wtedy włącz fantom |
| Mikrofon dynamiczny | Zwykle nie | Fantomu nie włączaj, chyba że producent wyraźnie to dopuszcza |
| Mikrofon wstęgowy | Najczęściej nie | Sprawdź dokumentację przed jakimkolwiek podaniem napięcia |
| Aktywny DI box lub inline preamp | Czasem tak | Włącz 48 V tylko wtedy, gdy urządzenie tego wymaga |
Najpraktyczniejsza zasada brzmi: najpierw wszystko wpinasz, potem ustawiasz poziom, a dopiero na końcu uruchamiasz fantom. Dzięki temu nie słyszysz trzasków i nie podbijasz ryzyka uszkodzenia starszego sprzętu. To dobry moment, żeby zobaczyć, jakie błędy w całym torze pojawiają się najczęściej.
Najczęstsze błędy, które psują sygnał z XLR
W temacie XLR większość problemów ma banalne źródło. Najczęściej spotykam: zły rodzaj wejścia, zbyt mało albo zbyt dużo gainu, słaby kabel oraz niepotrzebne przejściówki. Dla czytelnika oznacza to zwykle jedną z czterech rzeczy: ciszę, buczenie, szum albo przester.
| Objaw | Najbardziej prawdopodobna przyczyna | Szybka poprawka |
|---|---|---|
| Brak dźwięku | Mikrofon wpiety w złe wejście albo wyciszony kanał | Sprawdź, czy używasz wejścia MIC, a nie LINE lub instrument |
| Słaby, cichy sygnał | Za mały gain albo niewłaściwy poziom wejścia | Podnieś wzmocnienie i upewnij się, że tor jest mikrofonowy |
| Buczenie i szum | Zła przejściówka, pętla masy albo kabel niskiej jakości | Użyj pełnego połączenia zbalansowanego i sprawdź zasilanie urządzeń |
| Przester, trzaski, clipping | Gain ustawiony za wysoko albo źródło liniowe wpiete jak mikrofon | Zmniejsz wzmocnienie i dopasuj poziom do wejścia |
| Dźwięk wraca dopiero po poruszeniu wtykiem | Zużyte gniazdo albo uszkodzony kabel | Sprawdź drugi przewód i obejrzyj zatrzask złącza |
Jeśli miałbym wskazać jeden najgorszy nawyk, to byłoby wpinanie mikrofonu do przypadkowego adaptera XLR-minijack i liczenie, że „jakoś zadziała”. Czasem zadziała, ale zwykle kosztem jakości i stabilności. Dużo lepiej od razu zrozumieć, kiedy potrzebujesz pełnego toru XLR, a kiedy po prostu właściwego wejścia liniowego. To prowadzi do ostatniego elementu układanki: kabla i osprzętu.
Jak wybrać kabel i osprzęt, żeby połączenie było stabilne
W praktyce kabel jest ważniejszy, niż wielu początkujących zakłada. Nie chodzi o audiofilską magię, tylko o solidne wykonanie, dobry ekran i pewne wtyki. Do domowego studia i streamingu najczęściej wybieram długość 3-5 m, bo to zwykle wystarcza i nie robi bałaganu na biurku. W scenicznych zastosowaniach normalne są dłuższe odcinki, nawet 10-20 m, o ile kabel jest porządny i zbalansowany tor jest zachowany.
- Sprawdź zatrzask wtyku - XLR powinien wchodzić pewnie i nie wypadać po lekkim pociągnięciu.
- Wybieraj przewód z solidnym ekranem - to ogranicza zakłócenia od zasilaczy, monitorów i kabli sieciowych.
- Unikaj nadmiernie tanich przejściówek - często psują sygnał bardziej niż sam kabel.
- Dobieraj długość do realnego układu - zbyt długi kabel tylko zwiększa bałagan, a nie poprawia jakości.
- Jeśli kabel ma iść po podłodze albo przez statyw , zwróć uwagę na odciążenie przy wtyku i odporność mechaniczna.
Warto też zapamiętać prostą rzecz: w XLR liczy się nie tylko sam przewód, ale cały tor. Mikrofon, kabel, wejście, ustawienie gainu i ewentualne 48 V muszą do siebie pasować. Gdy te elementy są zgodne, XLR jest przewidywalny i bardzo wdzięczny w codziennej pracy. Na koniec zostaje już tylko kilka kontroli przed pierwszym nagraniem.
Co sprawdzam przed pierwszym nagraniem, żeby XLR zagrał od razu
Przed właściwą sesją robię krótki test, zwykle 10-15 sekund mowy albo śpiewu. Patrzę na poziom w mierniku, słucham w słuchawkach i sprawdzam, czy żaden kabel nie jest napięty przy gnieździe. Jeśli sygnał ma trafić do streamu, wolę zobaczyć zapas kilku dB niż walczyć z czerwonym polem na wskaźniku. W praktyce bezpieczniej jest zostawić szczyty mniej więcej 6-12 dB poniżej pełnej skali niż szukać „najgłośniejszego” ustawienia.
Druga rzecz to porządek w scenariuszu połączenia. Jeśli używasz interfejsu, upewnij się, że komputer widzi właściwe urządzenie. Jeśli pracujesz z mikserem, sprawdź, czy aktywny jest ten kanał, którego faktycznie używasz. Jeśli w torze jest fantom, włączaj go dopiero po wpięciu mikrofonu i po ściszeniu gainu. Ja zawsze mam też pod ręką zapasowy kabel, bo to najtańszy sposób na szybkie odróżnienie awarii przewodu od problemu z mikrofonem.
Gdy tor jest prosty i dobrze złożony, XLR nie sprawia kłopotów. Najwięcej daje tu nie sprzęt z najwyższej półki, tylko poprawne dopasowanie wejścia, właściwy kabel i spokojne ustawienie poziomu. Tę kolejność warto zapamiętać, bo właśnie ona najczęściej decyduje o tym, czy głos w streamie brzmi czysto od pierwszego ujęcia.
