W torach audio i streamingu termin single ended najczęściej oznacza połączenie, w którym sygnał jest prowadzony względem wspólnej masy, a nie parą sygnałów przeciwfazowych. W praktyce spotkasz to jako RCA, czasem jako prosty jack albo wyjście liniowe z DAC-a czy streamera. Ja patrzę na ten temat przede wszystkim przez pryzmat użyteczności: gdzie taki tor działa bezproblemowo, kiedy zaczyna łapać brum i jak dobrać okablowanie, żeby nie przepłacić za rozwiązanie, którego w danym systemie po prostu nie potrzebujesz.
Najważniejsze rzeczy o połączeniu niesymetrycznym
- Połączenie niesymetryczne korzysta z jednej żyły sygnałowej i wspólnej masy, więc jest prostsze od toru zbalansowanego.
- W domowym audio i streamingu sprawdza się bardzo dobrze, o ile kabel jest krótki i otoczenie nie generuje zakłóceń.
- Najczęściej zobaczysz je na wyjściach RCA, czasem na jackach i w prostszych wyjściach liniowych.
- Problemy zwykle wynikają nie z samej topologii, tylko z pętli masy, długich przewodów i złego prowadzenia kabli.
- Jeśli sygnał musi iść dalej niż kilka metrów, przewaga połączenia zbalansowanego rośnie wyraźnie.
Co naprawdę oznacza połączenie niesymetryczne w audio
W sensie technicznym chodzi o tor, w którym napięcie sygnału odnosi się do jednego wspólnego punktu odniesienia, zwykle masy lub ekranu. To proste rozwiązanie, dlatego tak często pojawia się w sprzęcie konsumenckim. W praktyce audio oznacza to zwykle sygnał przesyłany przewodem RCA, mini-jackiem albo innym analogowym łączem, w którym jedna żyła niesie informację, a ekran pełni rolę powrotu.
Warto od razu rozdzielić dwie rzeczy. To, że połączenie jest niesymetryczne, nie znaczy automatycznie, że jest słabe. To po prostu inna architektura. Dobrze zaprojektowany tor RCA potrafi grać czysto i przewidywalnie, szczególnie w krótkich połączeniach domowych. W elektronice szerzej termin ten bywa używany także poza audio, ale przy połączeniach i streamingu najbardziej interesuje nas analogowy odcinek toru, czyli to, co dzieje się po przetworniku cyfrowo-analogowym.
Ja zwykle tłumaczę to tak: jeśli masz streamer, ale dźwięk wychodzi z niego analogowo dopiero po DAC-u, to właśnie tam zaczyna się rozmowa o topologii połączenia. A stąd już tylko krok do pytania, gdzie taki sygnał spotkasz na co dzień.
Gdzie ten typ sygnału pojawia się w zestawach ze streamerem
Wyjście analogowe streamera lub DAC-a
Najbardziej oczywisty przykład to wyjście liniowe RCA w streamerze, DAC-u albo wzmacniaczu z funkcją sieciową. Jeśli urządzenie wysyła dźwięk do wzmacniacza, końcówki mocy albo aktywnych kolumn przez RCA, masz właśnie tor niesymetryczny. W takim układzie nie ma nic egzotycznego: to standard w ogromnej liczbie domowych systemów hi-fi.
Warto też pamiętać, że sygnał cyfrowy sam w sobie nie jest ani niesymetryczny, ani zbalansowany w tym znaczeniu, o którym mówimy tutaj. Ethernet, Wi-Fi, USB czy optyk to inna warstwa. Dopiero po konwersji do analogu zaczynają mieć znaczenie RCA, XLR, masa i odporność na zakłócenia.
Wzmacniacz, aktywne kolumny i subwoofer
Wzmacniacze z wejściem liniowym, aktywne monitory i część subwooferów pracują świetnie właśnie z takimi połączeniami. To dobry wybór, gdy urządzenia stoją blisko siebie, na przykład w jednej szafce lub na tym samym stoliku. W takim scenariuszu przewaga balansu nad niesymetrycznym torem bywa praktycznie żadna, a prostsze okablowanie często wygrywa wygodą.
Inaczej wygląda to wtedy, gdy jeden element stoi przy telewizorze, a drugi przy kolumnach po drugiej stronie pokoju. Wtedy długość przewodu i warunki środowiskowe zaczynają decydować o tym, czy system będzie cichy, czy zacznie zbierać brum.
Nie myl topologii z rodzajem gniazda
To częsty błąd. Samo gniazdo nie przesądza jeszcze o całym torze. Jack może być niesymetryczny albo zbalansowany, a XLR nie gwarantuje automatycznie, że urządzenie wewnątrz pracuje idealnie w pełni zbalansowanym układzie. Dlatego zawsze patrzę na opis sygnału, a nie tylko na metal na panelu.
Ten niuans jest ważny także w sprzęcie do streamingu. Producent może podać cyfrowe wejścia i wyjścia, a obok analogowe RCA lub XLR. To dopiero analogowa część toru mówi ci, czy masz do czynienia z połączeniem niesymetrycznym, czy zbalansowanym. I właśnie dlatego porównanie obu rozwiązań daje więcej niż sama nazwa złącza.
Jak single-ended wypada wobec połączeń zbalansowanych
Nie traktuję tego jako sporu o „lepszy dźwięk”, tylko o warunki pracy. W krótkim, spokojnym torze niesymetrycznym różnica względem balansu może być mała albo wręcz niesłyszalna. Gdy kabel robi się dłuższy, w grę wchodzi więcej zakłóceń, a przewaga połączenia zbalansowanego staje się wyraźniejsza. To nie magia, tylko odporność na szum i sposób prowadzenia sygnału.
| Cecha | Połączenie niesymetryczne | Połączenie zbalansowane |
|---|---|---|
| Budowa | Jedna żyła sygnałowa i wspólna masa/ekran | Dwie żyły sygnałowe plus ekran |
| Odporność na zakłócenia | Niższa, szczególnie przy dłuższych przewodach | Wyższa dzięki tłumieniu zakłóceń wspólnych |
| Długość kabla | Najlepiej krótka, zwykle 0,5-2 m w domu | Lepiej znosi 3-5 m i więcej |
| Najczęstsze złącza | RCA, mini-jack, część jacków TS | XLR, część jacków TRS |
| Typowe zastosowanie | Domowe hi-fi, proste systemy streamingowe, krótkie połączenia | Studio, scena, dłuższe trasy, trudniejsze środowisko |
| Największa przewaga | Prostota i niski koszt | Stabilność i odporność na zakłócenia |
W praktyce często wychodzi na to, że dobrze poprowadzone RCA na 1 metrze zagra lepiej niż źle poprowadzony balans z przypadkowym adapterem. Sam dobór topologii nie załatwia wszystkiego. Liczy się jeszcze masa, ekranowanie, zasilanie i to, czy przewód nie biegnie tuż obok listwy, zasilacza impulsowego albo wiązki 230 V.
Jeśli miałbym wskazać jedną uczciwą zasadę, brzmiałaby tak: balans wygrywa, gdy ma walczyć z realnym problemem. Jeśli problemu nie ma, nie ma też sensu dopisywać go do systemu tylko dlatego, że złącze wygląda bardziej „profesjonalnie”.
Kiedy połączenie niesymetryczne działa dobrze, a kiedy zaczyna przeszkadzać
Warunki, w których to dobry wybór
- Urządzenia stoją blisko siebie, zwykle na odcinku do około 1-2 m.
- Tor nie przebiega obok wielu zasilaczy, routerów, ściemniaczy i przewodów sieciowych.
- Sprzęt ma dobrze zaprojektowane wejścia i wyjścia liniowe.
- System ma być prosty, tani w okablowaniu i łatwy do złożenia.
Przeczytaj również: Zwrotny kanał audio w praktyce - kiedy wybrać ARC, a kiedy eARC?
Sygnały ostrzegawcze
- Słyszysz brum nawet przy wyciszonym odtwarzaniu.
- Pojawia się szum, który rośnie, gdy kabel jest poruszany lub zbliża się do zasilania.
- Tor wymaga przewodów dłuższych niż 3-5 m.
- Musisz łączyć sprzęt z różnych obwodów zasilania i zaczynają się pętle masy.
W takich sytuacjach problem rzadko leży wyłącznie w samym sygnale. Częściej winne są pętla masy, niewłaściwe prowadzenie przewodów albo zbyt duża wrażliwość instalacji na zakłócenia z otoczenia. Ja zwykle zaczynam od prostych rzeczy: zmieniam trasę kabla, odstawiam go od zasilania i sprawdzam, czy urządzenia nie pracują na różnych listwach. Dopiero potem sięgam po bardziej zdecydowane rozwiązania.
Właśnie dlatego nie lubię uniwersalnych rad typu „zawsze wybieraj XLR”. W praktyce to zależy od długości trasy, jakości urządzeń i tego, jak wygląda cały pokój, a nie tylko papierowa specyfikacja.
Jak podłączyć źródło, DAC i wzmacniacz bez niepotrzebnych komplikacji
- Sprawdź, czy łączysz wyjście analogowe z wejściem analogowym. Jeśli masz tylko wyjście cyfrowe z streamera, najpierw potrzebujesz DAC-a.
- Dobierz najkrótszy kabel, który nadal pozwala ustawić sprzęt wygodnie. W torze stojącym w jednej szafce zwykle wystarczy 0,5-1 m.
- Unikaj prowadzenia sygnału równolegle do przewodów zasilających i zasilaczy impulsowych. To najprostszy sposób na zbieranie zakłóceń.
- Jeśli pojawia się brum, sprawdź pętlę masy, a nie tylko sam kabel. Czasem pomaga zmiana gniazdka, listwy albo odseparowanie jednego elementu toru.

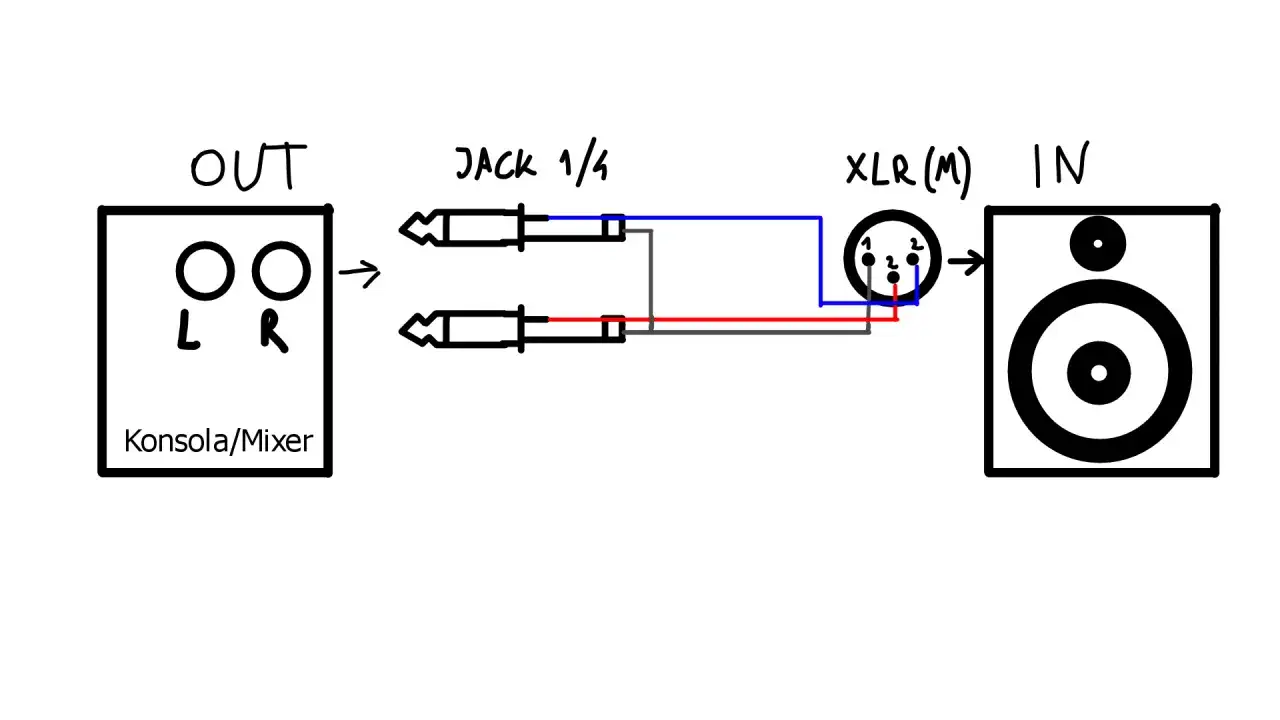

- Nie zakładaj, że przejściówka RCA-XLR zrobi z połączenia niesymetrycznego tor zbalansowany. To tylko dopasowanie mechaniczne, nie zmiana topologii.
Ja mam do takich instalacji bardzo praktyczne podejście: najpierw prosty, czysty tor, potem dopiero dodatki. Jeśli system działa cicho i stabilnie, nie ma sensu komplikować go na siłę samą zamianą wtyku. Jeśli natomiast kabel musi być długi albo otoczenie jest trudne, wtedy warto pomyśleć o połączeniu zbalansowanym, izolacji galwanicznej albo o lepszym prowadzeniu całego okablowania.
Jak czytać specyfikację, żeby nie pomylić gniazda z topologią
W dokumentacji sprzętu łatwo zgubić się w detalach. Najpierw patrzę, czy producent mówi o unbalanced, balanced, RCA albo XLR, a dopiero potem sprawdzam, co to oznacza w samym torze sygnałowym. Sam typ złącza nie wystarcza, bo może opisywać tylko panel, a nie całą architekturę urządzenia.
Pomaga mi kilka prostych pytań:
- Czy sygnał jest już analogowy, czy nadal cyfrowy?
- Czy urządzenie naprawdę obsługuje balans na poziomie wyjścia i wejścia, czy tylko ma takie gniazdo?
- Czy połączenie ma być krótkie, czy sygnał będzie biegł przez cały pokój?
- Czy w torze pojawia się brum, szum albo problem z masą?
Jeśli odpowiesz na te pytania uczciwie, wybór między niesymetrycznym a zbalansowanym połączeniem zwykle staje się prosty. W domowym streamingu często wystarcza dobrze zrobione RCA, a balans ma sens wtedy, gdy naprawdę pomaga ujarzmić długość kabla, zakłócenia i pętle masy. To właśnie ten praktyczny filtr jest ważniejszy niż sama etykieta na obudowie.
