RCA to jedno z tych złączy, które wyglądają niepozornie, a nadal robią ogromną robotę w audio i wideo. W tym tekście wyjaśniam, czym jest to połączenie, jak odróżnić wtyk od gniazda, kiedy niesie sygnał analogowy, a kiedy cyfrowy, oraz jak sensownie wykorzystać je w domowym torze i przy streamingu.
Najważniejsze rzeczy o złączach RCA, które naprawdę pomagają przy podłączaniu sprzętu
- RCA to proste, niesymetryczne złącze do sygnału audio i wideo, nadal bardzo częste w sprzęcie domowym i retro.
- Kolory ułatwiają życie, ale nie zastępują sprawdzenia opisu gniazd na obudowie urządzenia.
- Do obrazu i S/PDIF najlepiej stosować przewód 75-ohm, a przy audio dbać o ekranowanie i krótką trasę kabla.
- W streamingu RCA najczęściej służy jako most do starszego sprzętu, a nie jako główne złącze produkcyjne.
- Najczęstsze błędy to mylenie wejścia phono z line, podłączanie do złego kanału i prowadzenie kabla obok zasilania.
Czym jest złącze RCA i dlaczego wciąż jest tak powszechne
RCA to klasyczne złącze stosowane do przesyłania sygnałów analogowych, a czasem także cyfrowych audio przez koncentryczny kabel. W polskiej praktyce częściej usłyszysz nazwę cinch, ale zasada działania jest ta sama: centralny pin prowadzi sygnał, a zewnętrzna część pełni rolę masy i ekranu.
Ja patrzę na RCA przede wszystkim jak na standard kompatybilności. Spotkasz je w amplitunerach, wzmacniaczach, odtwarzaczach CD, gramofonach, mikserach, telewizorach, starszych konsolach i sprzęcie do przechwytywania obrazu. To właśnie dlatego złącze nadal ma sens: jest proste, tanie, łatwe do rozpoznania i bardzo rozpowszechnione.
Warto też od razu uporządkować terminologię. Wiele osób mówi ogólnie o „RCA”, ale technicznie chodzi o parę elementów: wtyk i gniazdo. Do tego dochodzi jeszcze mylące słowo „jack”, które w audio kojarzy się też z małym wtykiem 3,5 mm, a to zupełnie inna rodzina złączy. Jeśli ktoś szuka prostego sposobu na połączenie starego źródła z nowym urządzeniem, RCA często jest właśnie tym brakującym ogniwem. Dalej rozbiję to na sygnały, kolory i praktyczne zastosowania.
Jakie sygnały przechodzi przez RCA i kiedy jakość zaczyna spadać
RCA samo w sobie nie mówi jeszcze wszystkiego o sygnale. Tym samym typem złącza można przesłać stereo analogowe, composite video, składowe komponentowe, a nawet cyfrowy S/PDIF. Różnica leży nie w kształcie wtyku, tylko w tym, co faktycznie płynie przewodem.
| Typ sygnału | Najczęstsze kolory | Do czego służy | Na co uważać |
|---|---|---|---|
| Analogowe audio stereo | Czerwony i biały lub czarny | Lewy i prawy kanał w amplitunerach, odtwarzaczach, mikserach | To połączenie niesymetryczne, więc jest bardziej podatne na zakłócenia niż XLR |
| Composite video | Żółty | Prosty sygnał obrazu z kamer, magnetowidów, starszych konsol | Wideo wymaga przewodu 75-ohm i nie daje jakości nowoczesnych standardów cyfrowych |
| Component video | Zielony, niebieski, czerwony | Lepsze analogowe wideo w starszych telewizorach i odtwarzaczach | Łatwo pomylić je z audio, jeśli patrzysz tylko na kolor |
| Cyfrowy S/PDIF coax | Zwykle pomarańczowy | Przesył cyfrowego audio między źródłem a DAC, amplitunerem lub interfejsem | Tu liczy się przewód 75-ohm; zwykły kabel audio nie zawsze będzie dobrym wyborem |

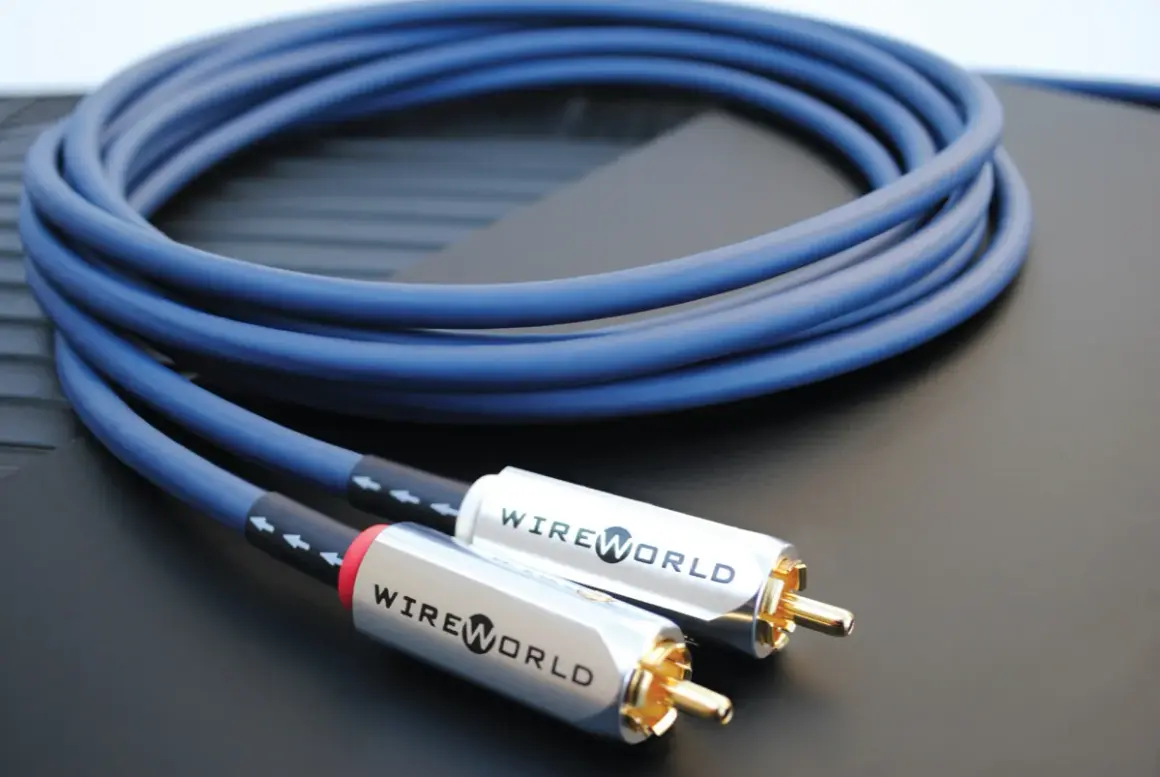

Najważniejsze ograniczenie jest proste: RCA nie jest złączem symetrycznym. To znaczy, że przy dłuższych odcinkach łatwiej łapie brum, szum i zakłócenia zasilania. W praktyce dobrze dobrany kabel i krótka trasa robią większą różnicę niż marketingowe hasła na opakowaniu. Jeśli sygnał ma iść przez kilka metrów obok zasilaczy, listw, routerów czy lamp LED, jakość przewodu i ekranowania staje się odczuwalna szybciej, niż wielu osobom się wydaje.
Wideo i S/PDIF warto traktować jeszcze ostrożniej. Tu przewód 75-ohm ma znaczenie, bo pomaga utrzymać właściwe warunki transmisji. Sama wtyczka RCA nie gwarantuje idealnego dopasowania impedancyjnego, więc w tej rodzinie połączeń to kabel i rozsądna długość toru naprawdę mają znaczenie. Właśnie dlatego z RCA korzysta się chętnie tam, gdzie wygoda i zgodność są ważniejsze niż bezwzględnie najwyższa odporność na zakłócenia.
Jak rozpoznać wtyk, gniazdo i kolory bez zgadywania
Najprostsza zasada brzmi: wtyk to część z pinem pośrodku, a gniazdo to otwór w urządzeniu, do którego ten pin wchodzi. W praktyce oba elementy często są potocznie nazywane RCA, ale przy podłączaniu warto myśleć właśnie o tej różnicy, bo to ogranicza pomyłki.

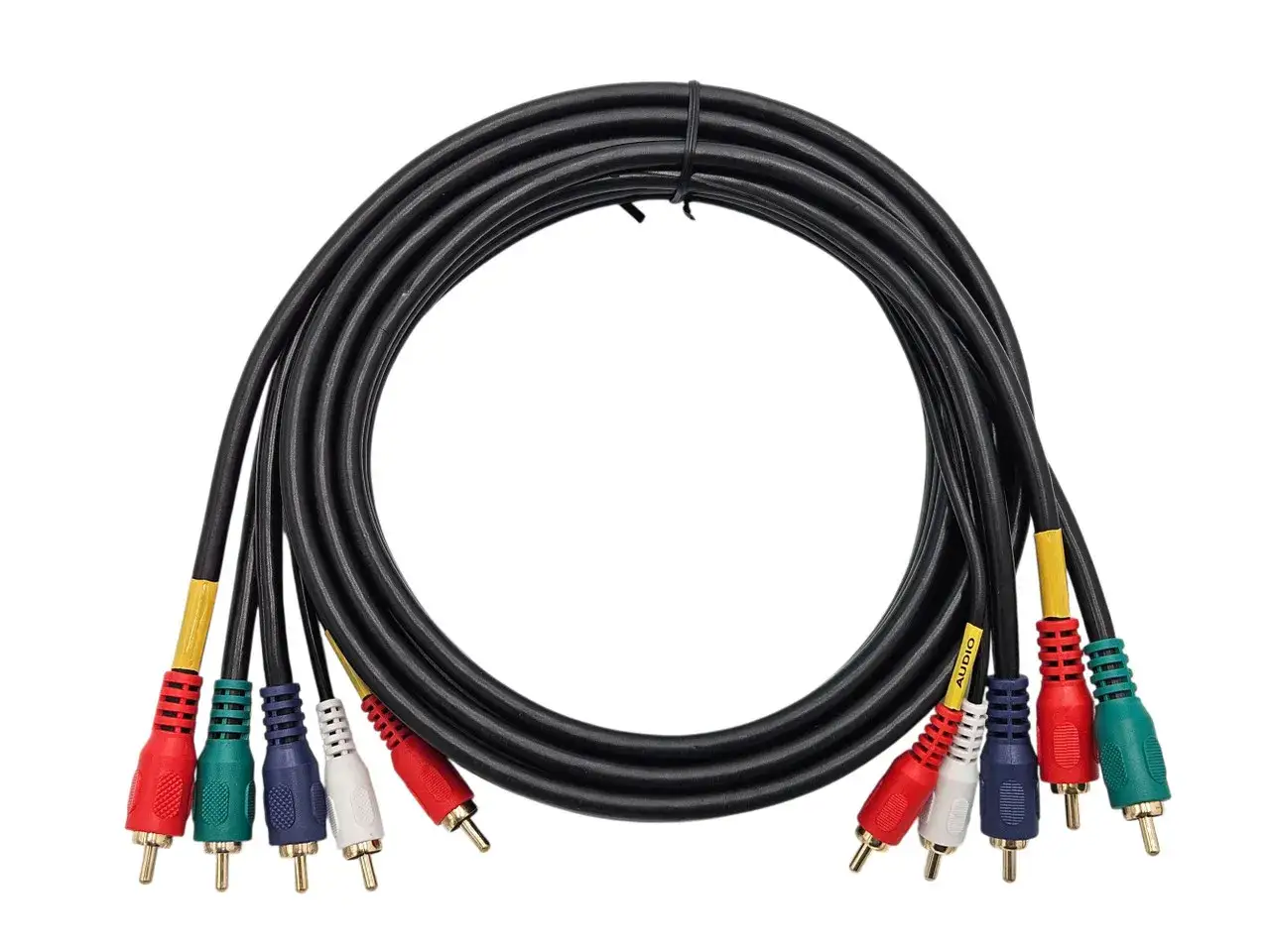

Kolory pomagają, ale nie są absolutnym prawem. Najczęściej czerwony oznacza prawy kanał audio, biały lub czarny lewy, a żółty composite video. Przy component video zestaw kolorów wygląda już inaczej: zielony, niebieski i czerwony odnoszą się do składowych obrazu, nie do dźwięku. To jeden z tych momentów, w których sprzęt potrafi zmylić nawet doświadczonego użytkownika, jeśli spojrzy wyłącznie na barwy bez opisu przy gnieździe.
Ja zawsze sprawdzam trzy rzeczy: opis na obudowie, kierunek sygnału i to, czy dany port jest wejściem, czy wyjściem. Wiele urządzeń ma zarówno audio in, jak i audio out, a pomyłka potrafi skończyć się ciszą albo dziwnym sprzężeniem. Zestaw najbardziej typowych reguł wygląda tak:
- czerwony zwykle oznacza prawy kanał stereo,
- biały albo czarny zwykle oznacza lewy kanał lub mono,
- żółty najczęściej służy do obrazu composite,
- pomarańczowy bywa używany dla cyfrowego audio S/PDIF,
- zielony, niebieski i czerwony mogą oznaczać component video, a nie dźwięk.
Jeśli do sprzętu dochodzą adaptery, kolor kabla nie wystarczy. W tanich przejściówkach często liczy się tylko mechaniczne dopasowanie wtyku, a nie to, czy sygnał faktycznie pasuje do danego wejścia. To prowadzi prosto do kolejnej kwestii: gdzie RCA sprawdza się w praktyce, a gdzie trzeba być bardziej ostrożnym.
RCA w praktyce streamingu i domowego zestawu
W streamingu RCA najczęściej działa jako łącznik ze starszym albo analogowym sprzętem. Dobrze sprawdza się przy gramofonach z przedwzmacniaczem, mikserach DJ-skich, starszych konsolach, magnetowidach, kamerach z wyjściem AV oraz amplitunerach, z których chcesz wyprowadzić sygnał do interfejsu audio lub karty przechwytującej.
Jeśli budujesz prosty tor do transmisji, traktuj RCA jako etap pośredni, a nie cel sam w sobie. Najrozsądniejszy schemat zwykle wygląda tak: źródło analogowe -> poprawne wejście liniowe lub phono -> interfejs audio albo capture card -> komputer i oprogramowanie do streamu. Najwięcej problemów pojawia się wtedy, gdy ktoś próbuje wpiąć wszystko „byle pasowało” mechanicznie.
- Sprawdź, czy źródło daje sygnał line out, phono out czy wyjście wideo AV.
- Dobierz odpowiedni kabel, a przy wideo i S/PDIF postaw na przewód 75-ohm.
- Nie podłączaj wyjścia liniowego do wejścia mikrofonowego, bo poziomy sygnału są zupełnie inne.
- Jeśli to gramofon, upewnij się, że masz przedwzmacniacz phono albo wejście phono w urządzeniu docelowym.
- Przedłużaj kabel tylko wtedy, gdy musisz, i trzymaj go z dala od zasilaczy oraz przewodów sieciowych.
W praktyce największą różnicę robi poprawny poziom sygnału. Zbyt mocny tor daje przester, zbyt słaby wymusza podbijanie gainu i zbiera szum. To szczególnie ważne przy streamingu na żywo, gdzie każdy dodatkowy brum i każdy przester słychać od razu. Dobrze ustawione RCA potrafi działać stabilnie przez lata, ale wymaga większej dyscypliny niż nowoczesne połączenia cyfrowe. To naturalnie prowadzi do porównania z innymi standardami.
RCA na tle HDMI, jacka 3,5 mm i XLR
RCA najlepiej rozumieć nie jako konkurenta wszystkiego, tylko jako złącze z jasno określoną rolą. W niektórych zastosowaniach jest wygodne, w innych po prostu przegrywa z nowocześniejszym rozwiązaniem. Poniżej porównuję je tak, jak patrzyłbym na nie przy realnym projekcie audio lub streamu.
| Złącze | Typ sygnału | Odporność na zakłócenia | Typowe zastosowanie | Ocena praktyczna |
|---|---|---|---|---|
| RCA | Analogowe audio, composite, component, czasem S/PDIF | Średnia do niskiej | Sprzęt domowy, retro, proste połączenia | Dobre do kompatybilności, słabsze do długich tras i wymagającego toru |
| Jack 3,5 mm | Analogowe audio | Średnia do niskiej | Słuchawki, laptopy, urządzenia mobilne | Mały i wygodny, ale nie rozwiązuje problemu zakłóceń lepiej niż RCA |
| XLR | Analogowe audio symetryczne | Wysoka | Mikrofony, sceniczne i studyjne połączenia audio | Lepszy wybór do dłuższych kabli i profesjonalnego nagłośnienia |
| HDMI | Cyfrowe audio i wideo | Wysoka | Nowoczesne TV, konsole, komputery, capture setupy | Najlepszy wybór, gdy nie potrzebujesz analogowej zgodności ze starym sprzętem |
Różnica między RCA a jackiem 3,5 mm jest ważna, bo oba rozwiązania bywają mylone. Jack jest zwykle bardziej kompaktowy, ale nadal przenosi analog i nadal jest podatny na szum. XLR wygrywa tam, gdzie kabel jest długi, a sygnał musi być stabilny. HDMI natomiast zamyka temat obrazu i dźwięku w jednym przewodzie, więc w nowoczesnym streamingu bardzo często wygrywa z każdym analogowym standardem.
Jeśli miałbym to ująć krótko: RCA jest świetne do kompatybilności, XLR do odporności, a HDMI do nowoczesnej wygody. To nie jest walka o jednego zwycięzcę, tylko o właściwe narzędzie do konkretnego toru. I właśnie od tego zależy, czy RCA zostawić, czy raczej potraktować jako rozwiązanie przejściowe.
Jak wykorzystać RCA bez walki z kablami i szumem
Jeśli sprzęt działa, nie ma sensu wymieniać go wyłącznie dlatego, że RCA wydaje się „stare”. Zostawiłbym to złącze tam, gdzie sygnał biegnie na krótkim odcinku, a kompatybilność ze starszym urządzeniem jest ważniejsza niż pełna modernizacja toru. W praktyce chodzi o klasyczne zestawy stereo, analogowe źródła i proste stanowiska do odtwarzania lub archiwizacji.
Zmieniłbym podejście, gdy w grę wchodzą dłuższe trasy kablowe, wrażliwy setup streamingowy albo potrzeba bardzo czystego toru bez brumu. Wtedy lepiej szybciej zamienić analog na cyfrowy lub przejść na XLR, jeśli mówimy o audio. Przy obrazie analogowym sens ma przede wszystkim wtedy, gdy obsługujesz starszy sprzęt i chcesz go włączyć do współczesnego workflow bez utraty zgodności.
- Zostaw RCA, gdy łączysz dwa urządzenia stojące blisko siebie i nie potrzebujesz długiego kabla.
- Przejdź na XLR, gdy masz mikrofon, dłuższy odcinek albo walkę z zakłóceniami.
- Wybierz HDMI, gdy chcesz przesłać obraz i dźwięk nowoczesnym, cyfrowym torem.
- Sprawdź przedwzmacniacz phono, jeśli pracujesz z gramofonem, bo bez niego poziom sygnału będzie zbyt niski.
- Nie prowadź RCA równolegle do zasilania, jeśli zależy ci na czystym sygnale bez przydźwięku.
Najlepsza praktyka jest zaskakująco prosta: nie walcz z RCA tam, gdzie robi ono dobrą robotę, ale też nie oczekuj od niego tego, do czego nie zostało stworzone. Jeśli potrzebujesz zgodności ze starszym sprzętem, to nadal bardzo użyteczny standard. Jeśli budujesz tor pod stabilny streaming i nowoczesną produkcję, potraktuj je raczej jako pomost niż fundament.
