Gdy w samochodzie pojawia się osobny wzmacniacz do subwoofera i drugi do głośników, samo doprowadzenie przewodów to dopiero połowa pracy. Pytanie, jak podłączyć dwa wzmacniacze w samochodzie, wymaga uwzględnienia zasilania, masy, sygnału RCA, przewodu REM oraz impedancji głośników. Poniżej pokazuję bezpieczny schemat, kolejność montażu i błędy, przez które system często buczy, wyłącza się albo traci dynamikę.
Dwa wzmacniacze działają dobrze, gdy mają właściwe zasilanie i wspólny plan sygnałowy
- Rozdzielacz zasilania pozwala zasilić oba urządzenia jednym przewodem poprowadzonym od akumulatora.
- Główny bezpiecznik zamontuj maksymalnie około 30 cm od akumulatora.
- Każdy wzmacniacz powinien mieć krótką, solidną masę przykręconą do oczyszczonego metalu karoserii.
- Sygnał doprowadzisz przez osobne wyjścia RCA, rozgałęźnik Y albo wyjście przelotowe pierwszego wzmacniacza.
- Przed uruchomieniem sprawdź impedancję głośników, polaryzację i ustawienia filtrów.
Zanim zaczniesz, dopasuj wzmacniacze do ich zadań
Najbardziej logiczny układ to wzmacniacz 4-kanałowy do głośników oraz monoblok albo wzmacniacz 2-kanałowy do subwoofera. Pierwsze urządzenie obsługuje wtedy zestaw przedni i tylny, a drugie otrzymuje sygnał niskich częstotliwości. Nie chodzi o to, aby oba wzmacniacze grały wszystko naraz, lecz żeby każdy pracował w zakresie, do którego został zaprojektowany.
Przed montażem sprawdzam przede wszystkim moc RMS, a nie efektowne wartości PMPO czy „maksymalną moc” z reklamy. Suma bezpieczników wzmacniaczy daje orientacyjne pojęcie o poborze prądu, ale ostateczny dobór przewodu i bezpiecznika powinien wynikać z instrukcji konkretnego modelu, długości trasy oraz instalacji samochodu.
| Konfiguracja | Zastosowanie | Najważniejsza uwaga |
|---|---|---|
| 4 kanały + monoblok | Głośniki i subwoofer | Najbardziej uniwersalny układ do codziennego słuchania |
| 2 kanały + 2 kanały | Przód i tył albo dwa zestawy stereo | Trzeba dobrze rozdzielić kanały sygnałowe |
| Monoblok + monoblok | Dwa subwoofery lub rozbudowany bas | Wymaga szczególnej kontroli impedancji i wydajności alternatora |
Potrzebujesz również przewodu zasilającego OFC, czyli wykonanego z miedzi beztlenowej, oprawy bezpiecznika, rozdzielacza zasilania, przewodów masowych, przewodu REM, kabli RCA oraz przewodów głośnikowych. Tanie przewody CCA, czyli aluminiowe z miedzianą powłoką, mają większe straty niż przewody miedziane o tym samym przekroju. Na zasilaniu nie opłaca się oszczędzać, bo słaby kabel może się przegrzewać i powodować spadki napięcia.
Poprowadź zasilanie przez jeden główny przewód
Najczytelniejszy schemat wygląda tak: przewód dodatni biegnie od plusa akumulatora do bagażnika, a tam trafia do rozdzielacza zasilania. Z jego wyjść prowadzisz osobne, krótsze przewody do pierwszego i drugiego wzmacniacza. Dzięki temu instalacja jest uporządkowana, a każdy wzmacniacz otrzymuje zasilanie z tego samego punktu.
Na głównym przewodzie zamontuj bezpiecznik blisko akumulatora, zwykle w odległości nie większej niż 30 cm od klemy dodatniej. Ten element chroni przede wszystkim przewód przed skutkami zwarcia. Jeżeli rozdzielacz nie ma własnych bezpieczników, zabezpiecz również oba odgałęzienia przy wzmacniaczach.
Przekrój głównego kabla dobierz do łącznego poboru obu urządzeń. Orientacyjnie przy krótkiej trasie i przewodzie OFC można przyjąć następujące przedziały, ale instrukcja wzmacniacza ma pierwszeństwo:
| Łączny prąd systemu | Orientacyjny przekrój głównego przewodu OFC | Przykładowe zastosowanie |
|---|---|---|
| Do 40 A | 10 mm² | Dwa niewielkie wzmacniacze |
| 40-80 A | 16-25 mm² | Wzmacniacz głośnikowy i średniej mocy monoblok |
| 80-150 A | 25-35 mm² | Rozbudowany system z mocnym subwooferem |

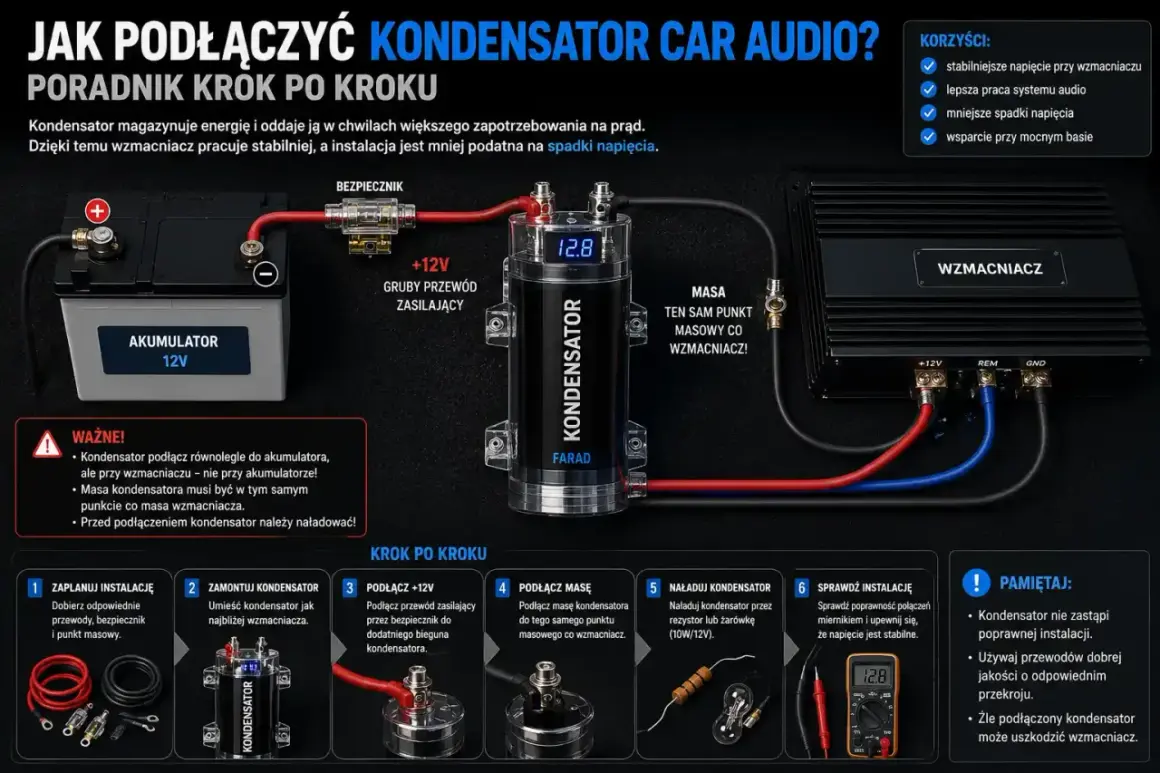

Wartość głównego bezpiecznika nie powinna przekraczać możliwości przewodu. Bezpieczniki zamontowane fabrycznie we wzmacniaczach są pomocną wskazówką, lecz nie zastępują tabeli producenta kabla. Przy większych systemach sprawdź też, czy alternator i akumulator poradzą sobie z obciążeniem. Przygasające światła i duże spadki napięcia to sygnał problemu z instalacją, a nie powód do montowania kondensatora w ciemno.
Masa ma być krótka i wykonana w jednym miejscu
Minus każdego wzmacniacza połącz z karoserią możliwie blisko urządzenia. Miejsce trzeba oczyścić z lakieru i rdzy, a oczko przewodu mocno przykręcić do stabilnego punktu. Możesz zastosować blok masowy, ale nie prowadź przypadkowych, cienkich przewodów od jednego wzmacniacza do drugiego.
Z mojego doświadczenia wynika, że problemy z buczeniem częściej powoduje kiepski punkt masowy niż sam wzmacniacz. Przewód masowy powinien mieć przekrój dopasowany do przewodu zasilającego daną końcówkę mocy, a wszystkie połączenia muszą być zabezpieczone przed luzowaniem i wilgocią.
Dobierz właściwy sposób doprowadzenia sygnału audio
Jeśli radio ma kilka par wyjść RCA, podłącz przednie i tylne kanały do wzmacniacza głośnikowego, a wyjście SUB do monobloku. To najlepsza opcja, ponieważ radio lub procesor dźwięku może niezależnie regulować poziom basu i pozostałych głośników. Muzyka ze streamingu, Bluetooth czy aplikacji trafia wtedy do radia, a dalej jest rozdzielana na odpowiednie wyjścia.
Gdy radio ma tylko jedną parę RCA, masz dwie możliwości. Pierwsza to użycie rozdzielaczy Y, które kierują ten sam sygnał do obu wzmacniaczy. Druga to wykorzystanie wyjścia LINE OUT lub PASS THROUGH w pierwszym wzmacniaczu, o ile producent przewidział taką funkcję. Trzeba sprawdzić w instrukcji, czy sygnał przelotowy jest pełnopasmowy, czy już ograniczony filtrem.
W samochodzie z fabrycznym radiem często nie ma wyjść RCA. Wtedy stosuje się wejścia wysokopoziomowe we wzmacniaczu albo konwerter Hi-Low, który zamienia sygnał z przewodów głośnikowych na sygnał RCA. W nowoczesnych autach z fabrycznym wzmacniaczem lub rozbudowanym systemem audio prosty konwerter może nie wystarczyć, ponieważ radio koryguje dźwięk zależnie od głośności i obciążenia.
Przewód REM uruchamia oba urządzenia
Zacisk REM otrzymuje napięcie po włączeniu radia i uruchamia wzmacniacz. Najczęściej prowadzę jeden przewód REM od radia do pierwszego wzmacniacza, a potem krótkim odcinkiem łączę go z drugim. Taki układ jest prosty, ale przy kilku mocnych urządzeniach obciążenie wyjścia sterującego może być zbyt duże.
Jeżeli wzmacniacze włączają się z opóźnieniem, losowo wyłączają albo radio nie podaje stabilnego sygnału, zastosuj przekaźnik sterowany przewodem REM. Przewód z radia będzie wtedy tylko sygnałem sterującym, a właściwy prąd dla obu wzmacniaczy popłynie przez osobny obwód. Nie podłączaj zacisku REM do stałego plusa z akumulatora, bo wzmacniacze będą pobierały energię również po wyłączeniu samochodu.
Podłącz oba wzmacniacze krok po kroku
- Odłącz minus akumulatora. Przed pracą wyłącz radio i zabezpiecz przewód tak, aby nie dotknął przypadkowo karoserii.
- Wyznacz miejsca montażu. Wzmacniacze muszą mieć wentylację i solidne mocowanie. Nie przykręcaj ich bezpośrednio do elementów, które mogą się nagrzewać.
- Poprowadź przewód dodatni. Przeprowadź go przez fabryczny przepust lub dodatkową gumową osłonę w grodzi. Kabel nie może ocierać się o blachę.
- Zamontuj bezpiecznik przy akumulatorze. Włóż właściwy bezpiecznik dopiero po zakończeniu całego montażu.
- Podłącz rozdzielacz. Z głównego przewodu zasil osobne odgałęzienia do zacisków +12 V obu wzmacniaczy.
- Wykonaj masę. Poprowadź krótkie przewody do oczyszczonego punktu karoserii i mocno dokręć połączenia.
- Połącz RCA i REM. Przewody sygnałowe prowadź drugą stroną samochodu niż przewód zasilający. Ogranicza to ryzyko przydźwięku i zakłóceń.
- Podłącz głośniki. Zachowaj polaryzację plus-minus i nie schodź poniżej minimalnej impedancji zapisanej na obudowie lub w instrukcji wzmacniacza.
- Sprawdź instalację multimetrem. Skontroluj zwarcia, ciągłość masy i obecność napięcia na zacisku REM po włączeniu radia.
- Uruchom system z minimalnym poziomem głośności. Dopiero potem ustaw gain, filtry i balans między wzmacniaczami.
Wzmacniacz głośnikowy ustaw zwykle z filtrem HPF, czyli filtrem górnoprzepustowym, który odcina najniższy bas od głośników drzwiowych. Dla typowych zestawów można zacząć od około 60-80 Hz. Monoblok ustaw z filtrem LPF, czyli dolnoprzepustowym, najczęściej w podobnym zakresie, a częstotliwość dopasuj odsłuchowo do głośników i subwoofera.
Gain nie jest pokrętłem głośności. Dopasowuje czułość wejścia wzmacniacza do poziomu sygnału z radia. Zbyt wysoki gain powoduje clipping, czyli obcinanie szczytów sygnału, które brzmi jak chrapliwy dźwięk i może przegrzewać głośniki. Zaczynam od niskiego ustawienia, podnoszę poziom radia do około 70-80 procent maksymalnej głośności i dopiero wtedy reguluję wzmacniacz.
Najczęstsze błędy, które psują cały efekt
Pierwszy błąd to podłączenie obu wzmacniaczy cienkim przewodem do przypadkowego punktu w skrzynce bezpieczników. Takie rozwiązanie może działać przy małym obciążeniu, ale nie zastąpi przewodu prowadzonego od akumulatora. Wzmacniacze dużej mocy potrzebują osobnego obwodu o odpowiednim przekroju i zabezpieczeniu.
Drugi problem to prowadzenie RCA razem z grubym przewodem plusowym. Objawem jest gwizd zależny od obrotów silnika albo szum słyszalny nawet przy ściszonym radiu. Najpierw poprawiam wtedy masę i trasę przewodów, zamiast od razu kupować filtr przeciwzakłóceniowy. Filtr może zamaskować skutek, ale nie naprawi źle wykonanej instalacji.
Nie łącz wyjść głośnikowych dwóch różnych wzmacniaczy ze sobą. Mostkowanie dwóch osobnych urządzeń jest dopuszczalne wyłącznie wtedy, gdy producent przewidział tryb master-slave albo specjalne wejście synchronizujące. Zwykłe połączenie zacisków może zakończyć się uszkodzeniem stopni końcowych.
Uważaj również na impedancję. Jeżeli monoblok obsługuje minimum 2 Ω, nie podłączaj do niego obciążenia 1 Ω tylko dlatego, że subwoofer ma dużą moc. Wzmacniacz może się przegrzewać, wchodzić w tryb ochronny albo przeciążać instalację elektryczną.
Przeczytaj również: MusicCast nie łączy się z Wi-Fi? Sprawdź, co zrobić
Kiedy lepiej zlecić montaż
Doświadczony instalator będzie rozsądnym wyborem przy samochodzie z magistralą CAN, fabrycznym systemem premium, aktywnymi głośnikami lub systemem o mocy przekraczającej około 1000 W RMS. W takich autach problemem nie jest samo podłączenie przewodów, lecz zachowanie fabrycznej korekcji, opóźnień czasowych i komunikacji między modułami.
Orientacyjny koszt samodzielnych materiałów do prostego układu dwóch wzmacniaczy wynosi zwykle 200-500 zł, zależnie od przekroju kabli i jakości rozdzielacza. Profesjonalny montaż może kosztować około 400-1000 zł, a bardziej złożone instalacje wymagają indywidualnej wyceny. Oszczędność ma sens tylko wtedy, gdy potrafisz poprawnie zabezpieczyć przewody i zweryfikować parametry elektryczne.
Dobry montaż zaczyna się od planu, nie od podłączania kabli
Najbezpieczniejszy układ to jeden odpowiednio gruby przewód od akumulatora, bezpiecznik przy źródle zasilania, rozdzielacz z zabezpieczonymi odgałęzieniami oraz krótkie masy wykonane w solidnym punkcie karoserii. Sygnał RCA i przewód REM trzeba dobrać do możliwości radia, a ustawienia filtrów i gainu dopasować do konkretnych głośników.
Jeżeli po montażu pojawia się buczenie, wyłączanie wzmacniacza albo spadek basu, nie zwiększaj od razu mocy i nie wymieniaj przypadkowych elementów. Zacznij od kontroli napięcia, masy, polaryzacji, impedancji i bezpieczników. W car audio właśnie te podstawy najczęściej decydują o tym, czy dwa wzmacniacze stworzą spójny system, czy tylko dołożą hałasu i problemów.
