Jedno gniazdo w laptopie lub telefonie może obsługiwać zarówno słuchawki, jak i mikrofon, ale nie każdy wtyk oraz adapter zadziała z nim poprawnie. Wyjaśniam, czym jest złącze typu combo jack, jak rozpoznać standard TRRS, podłączyć zestaw słuchawkowy do komputera i wykorzystać go podczas streamingu bez echa, szumów oraz problemów z mikrofonem.
Jedno gniazdo może wystarczyć do rozmowy i odsłuchu
- TRRS ma cztery styki i przenosi dźwięk stereo oraz sygnał z mikrofonu.
- CTIA to obecnie najczęściej spotykane przypisanie styków w zestawach słuchawkowych.
- TRS obsługuje słuchawki, ale nie ma osobnego styku dla mikrofonu.
- Do komputera z osobnymi portami potrzebny jest rozdzielacz TRRS na dwa wtyki TRS.
- Do streamingu liczą się także monitoring, poziom wejściowy i brak pętli dźwięku.
Combo jack łączy słuchawki i mikrofon w jednym porcie
W codziennym użyciu określenie to najczęściej oznacza gniazdo słuchawkowe 3,5 mm TRRS. Skrót TRRS pochodzi od czterech elementów styku: końcówki, dwóch pierścieni i tulei. Dzięki dodatkowemu polu taki przewód przesyła lewy i prawy kanał słuchawek, masę oraz sygnał z mikrofonu.

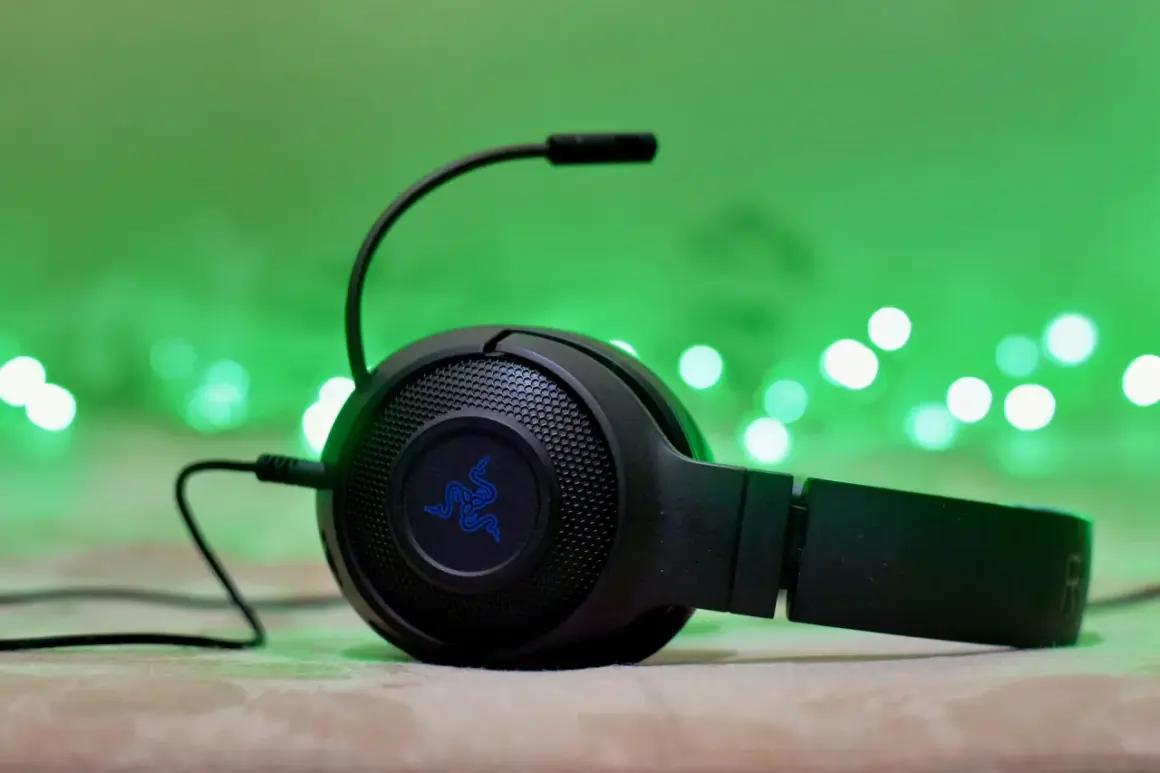

To rozwiązanie spotkasz w laptopach, smartfonach, tabletach, konsolach i kontrolerach do gier. Z punktu widzenia streamera jest wygodne, bo pozwala używać jednego zestawu do odsłuchu gry, rozmowy głosowej i nagrywania komentarza. Wbudowany mikrofon w słuchawkach nie zapewni jednak zwykle jakości porównywalnej z mikrofonem USB lub XLR.
Trzeba też uważać na drugie znaczenie tej nazwy. W opisach interfejsów audio „combo” często oznacza gniazdo łączące wejście XLR i jack 6,35 mm. To nie jest port słuchawkowo-mikrofonowy do typowego headsetu, tylko uniwersalne wejście dla mikrofonu, instrumentu albo sygnału liniowego. Focusrite i RØDE używają takiej konstrukcji w interfejsach przeznaczonych między innymi do nagrywania i streamingu.
TRRS, TRS, CTIA i OMTP bez technicznego zamieszania
Najprostsza zasada wygląda tak: TRS ma trzy styki, a TRRS cztery. Wtyk TRS służy najczęściej do słuchawek stereo. Po podłączeniu go do gniazda zestawu słuchawkowego dźwięk może działać prawidłowo, ale mikrofon nie będzie miał fizycznego połączenia.
| Typ wtyku | Liczba styków | Typowe zastosowanie | Mikrofon w zestawie |
|---|---|---|---|
| TS | 2 | Sygnał mono, instrumenty | Nie |
| TRS | 3 | Słuchawki stereo, wejścia liniowe | Zwykle nie |
| TRRS CTIA | 4 | Smartfony, laptopy, konsole, headsety | Tak |
| TRRS OMTP | 4 | Starsze lub mniej typowe urządzenia | Tak, ale w innym układzie |

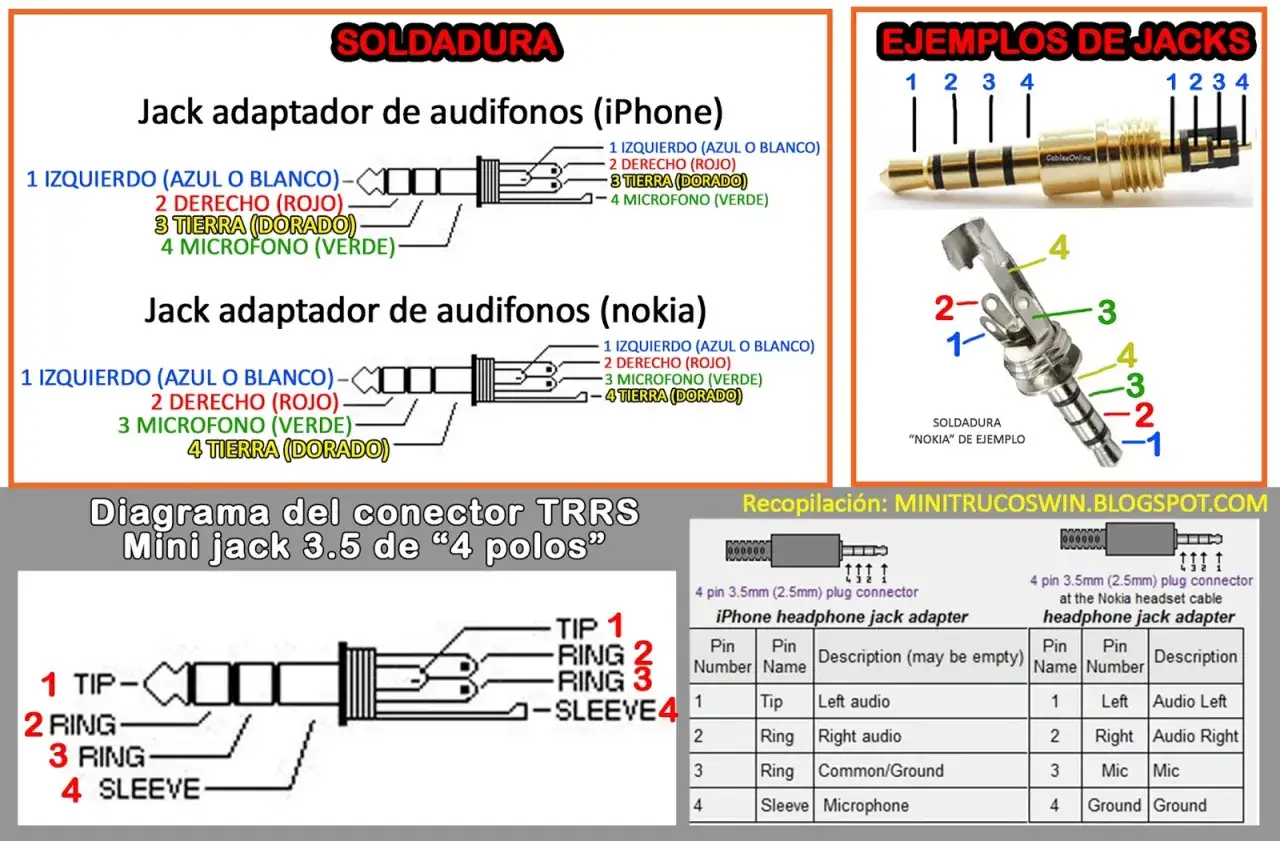

W standardzie CTIA kolejność styków od końcówki wtyku to lewy kanał, prawy kanał, masa i mikrofon. W OMTP masa oraz mikrofon zamieniają się miejscami. Skutek pomyłki bywa różny: słuchawki grają cicho, dźwięk staje się płaski, mikrofon milczy albo działa z dużymi zakłóceniami.
Współczesne urządzenia najczęściej korzystają z CTIA, nazywanego także AHJ. Nie oznacza to jednak, że każdy czteropolowy wtyk będzie kompatybilny. Przy starszym telefonie, nietypowej konsoli lub tanim adapterze zgodność standardu trzeba sprawdzić przed zakupem.
Jak podłączyć zestaw do streamingu
Jeżeli komputer ma jedno gniazdo słuchawkowe z ikoną headsetu, wystarczy włożyć do niego wtyk TRRS i wybrać odpowiednie urządzenie w ustawieniach dźwięku. W systemie ustaw ten sam port jako wejście mikrofonowe i wyjście słuchawkowe, a później sprawdź poziom głosu w aplikacji do streamingu.
Przy komputerze z dwoma osobnymi gniazdami potrzebujesz rozdzielacza. Szukaj przewodu opisanego jako TRRS CTIA na 2 × TRS, z oddzielnym wyjściem słuchawkowym i wejściem mikrofonowym. Adapter przeznaczony wyłącznie do połączenia dwóch par słuchawek nie zadziała, nawet jeśli mechanicznie pasuje.
- Podłącz wtyk TRRS do laptopa albo rozdzielacz do komputera stacjonarnego.
- Wybierz mikrofon zestawu jako źródło wejściowe w OBS, Discordzie lub innej aplikacji.
- Ustaw słuchawki jako wyjście monitoringu.
- Powiedz kilka zdań i obserwuj miernik poziomu. Szczyty powinny pozostawać poniżej czerwonego pola.
- Zrób krótkie nagranie testowe, bo sam wskaźnik w systemie nie zawsze pokazuje opóźnienie i jakość sygnału.
Najczęstszy błąd podczas transmisji to włączenie odsłuchu mikrofonu w dwóch miejscach jednocześnie. Gdy monitoring działa w sterowniku urządzenia oraz w OBS, pojawia się echo albo metaliczny pogłos. Zostaw jedną ścieżkę odsłuchu, a jeśli używasz interfejsu audio, wybierz monitoring bezpośredni, który ogranicza opóźnienie.
Przy streamingu z telefonu sytuacja jest podobna, ale większe znaczenie ma przejściówka USB-C lub Lightning. Potrzebujesz modelu z własnym przetwornikiem audio, który wyraźnie wspiera mikrofon TRRS w standardzie CTIA. Pasywna przejściówka może przekazywać tylko słuchawki, bez wejścia mikrofonowego.
Gniazdo headsetu a wejście combo w interfejsie audio
Te dwa rozwiązania łatwo pomylić, zwłaszcza gdy opis produktu używa angielskiego słownictwa. Gniazdo headsetu TRRS jest stworzone dla jednego przewodu słuchawkowego z mikrofonem. Wejście combo XLR/jack w interfejsie służy przede wszystkim do podłączania źródeł audio, a słuchawki wpina się do osobnego wyjścia.
| Cecha | Gniazdo TRRS headsetu | Wejście XLR/jack w interfejsie |
|---|---|---|
| Typ przewodu | Jeden wtyk 3,5 mm | XLR lub jack 6,35 mm |
| Obsługa słuchawek | Tak, przez ten sam port | Przez osobne wyjście słuchawkowe |
| Jakość wejścia mikrofonowego | Podstawowa, zależna od urządzenia | Zwykle lepszy przedwzmacniacz i konwersja |
| Najlepsze zastosowanie | Mobilny streaming, rozmowy, gaming | Nagrywanie, podcast, regularny streaming |
Do prostego streamingu gamingowego headset jest praktyczny i szybki. Gdy jednak głos ma być ważnym elementem transmisji, zwykle lepszy efekt daje mikrofon USB lub XLR oraz osobne słuchawki. Zyskujesz kontrolę nad poziomem, większą odporność na zakłócenia i możliwość ustawienia mikrofonu bliżej ust.
Nie podłączaj mikrofonu headsetowego przypadkowym kablem XLR do wejścia z zasilaniem phantom 48 V. Taki mikrofon nie jest projektowany do pracy jak mikrofon pojemnościowy XLR, a niewłaściwy adapter może doprowadzić do nieprawidłowego działania lub uszkodzenia elementów zestawu. Shure pokazuje podobne rozróżnienie w instrukcji interfejsu MVi, gdzie wejście combo służy do mikrofonu, instrumentu albo źródła liniowego, natomiast słuchawki mają osobne wyjście.
Dlaczego mikrofon nie działa i jak znaleźć przyczynę
Najpierw sprawdź rzecz banalną, ale często pomijaną: czy wtyk został wsunięty do końca. Częściowo podłączony TRRS może przekazywać tylko jeden kanał albo generować trzaski. Potem zobacz, czy system nie wybrał wbudowanego mikrofonu laptopa zamiast wejścia zestawu.
Przeczytaj również: Kabel koncentryczny - kiedy 50 Ω, kiedy 75 Ω? Jak dobrać RG6
Najczęstsze problemy z połączeniem
- Jest dźwięk, ale nie ma głosu - użyto wtyku TRS albo adaptera bez obsługi mikrofonu.
- Głos jest bardzo cichy - mikrofon ma niski poziom wyjściowy lub system ustawił zbyt małą czułość.
- Słychać tylko jeden kanał - wtyk, gniazdo albo przejściówka nie obsługuje stereo.
- Pojawia się buczenie - problem może powodować kiepski adapter, zakłócenia z zasilania albo uszkodzony przewód.
- Działa odsłuch, ale nie przyciski - sterowanie na przewodzie nie jest uniwersalne i może wymagać innego układu rezystancji.
Jeśli głos brzmi jak rozmowa z dużej odległości, nie zaczynaj od zakupu nowego interfejsu. W headsetach mikrofon często znajduje się zbyt daleko od ust albo jest zasłonięty ubraniem. Przesunięcie go na kilka centymetrów od kącika ust i obniżenie czułości wejścia potrafi dać większą poprawę niż programowe odszumianie.
Gdy podejrzewasz OMTP, potrzebujesz małego adaptera zamieniającego standard na CTIA. Jeśli po jego użyciu mikrofon nadal nie działa, sprawdź zestaw na drugim urządzeniu. Taki test szybko rozdziela problem przewodu od problemu konkretnego portu.
Kiedy warto wybrać inne rozwiązanie
Jedno gniazdo ma sens, gdy liczy się mobilność, szybka konfiguracja i niewielka liczba przewodów. Do rozmów, wideokonferencji oraz okazjonalnej transmisji sprawdza się bardzo dobrze. Ograniczenia wychodzą na jaw przy dłuższych sesjach, głośnym otoczeniu i potrzebie precyzyjnego miksowania kilku źródeł.
Wybór można uprościć w kilku scenariuszach.
| Potrzeba | Najrozsądniejszy wybór | Dlaczego |
|---|---|---|
| Mobilna rozmowa lub stream z laptopa | Headset TRRS CTIA | Najmniej kabli i szybkie podłączenie |
| Komputer z osobnymi portami | Headset plus rozdzielacz | Można wykorzystać istniejące słuchawki |
| Lepszy głos w transmisji | Mikrofon USB | Prostsza konfiguracja i zwykle wyższa jakość |
| Podcast, muzyka, kilka źródeł | Interfejs audio z wejściem XLR | Więcej kontroli, lepszy preamp i monitoring |
Nie traktuję przejścia na mikrofon XLR jako obowiązkowego etapu dla każdego twórcy. Jeśli streamujesz raz w tygodniu i mówisz głównie podczas gry, dobry headset oraz poprawne ustawienie odległości od ust mogą w zupełności wystarczyć. Inwestycja w interfejs zaczyna mieć sens wtedy, gdy jakość głosu ogranicza odbiór transmisji albo chcesz podłączyć instrument, drugi mikrofon czy miks z kilku urządzeń.
Mały test przed rozpoczęciem transmisji oszczędza dużo nerwów
Przed wejściem na żywo poświęć dwie minuty na próbę. Sprawdź oba kanały słuchawek, nagraj głos, wyłącz dodatkowy monitoring i poruszaj delikatnie przewodem przy wtyku. Jeżeli pojawiają się trzaski, nie zakładaj, że znikną podczas streamu, bo ruch przy biurku zwykle tylko pogorszy sprawę.
Najbezpieczniejszy zestaw do prostego streamingu to headset TRRS CTIA, właściwy rozdzielacz oraz pojedynczy aktywny monitoring. Gdy potrzebujesz wyższej jakości, wybierz osobny mikrofon i słuchawki, a gniazdo combo XLR/jack traktuj jako wejście dla źródła audio, nie jako zamiennik portu headsetowego. To rozróżnienie rozwiązuje większość nieporozumień już na etapie zakupu i konfiguracji.
