Duża plenerowa scena może brzmieć efektownie pod samym sceną, a kilka kroków dalej tracić wokal, bas albo czytelność komunikatów. RCF Arena w Reggio Emilia pokazuje, jak za pomocą line array, wież opóźniających, subwooferów i cyfrowego sterowania zbudować spójne nagłośnienie dla ponad 100 tysięcy osób. Wyjaśniam, czym jest ten obiekt, jak działa jego system audio i które rozwiązania można rozsądnie przenieść na mniejszą scenę w Polsce.
Najważniejsze informacje o obiekcie i jego nagłośnieniu
- RCF Arena to plenerowa arena koncertowa w Reggio Emilia we Włoszech, na terenie dawnego Campovolo.
- Obiekt może przyjąć od około 10 000 do 103 000 osób, zależnie od konfiguracji wydarzenia.
- Stały system obejmuje około 410 głośników i deklarowaną moc rzędu 2 MW.
- Za równomierne pokrycie odpowiadają główne grona line array oraz 10 wież opóźniających.
- Najważniejsza lekcja dla mniejszych realizacji brzmi prosto: liczy się nie sama moc, lecz kontrola kierunkowości i czasów opóźnienia.
Co naprawdę oznacza RCF Arena
Nie jest to model kolumny ani gotowy zestaw nagłośnieniowy dostępny w sprzedaży. To konkretna arena koncertowa należąca do kompleksu w Reggio Emilia, który wcześniej kojarzono przede wszystkim z nazwą Campovolo. Nazwa obiektu pochodzi od włoskiego producenta profesjonalnego sprzętu audio RCF, wywodzącego się właśnie z tego regionu.
Dominująca intencja wokół tego hasła jest przede wszystkim informacyjna, ale ma też wyraźny wątek techniczny. Czytelnik chce zwykle wiedzieć, gdzie znajduje się arena, jak duża jest jej widownia, jaki sprzęt zapewnia dźwięk podczas koncertów oraz czy podobną koncepcję da się zastosować w innym miejscu.
Producent opisuje obiekt jako jedną z największych stałych plenerowych przestrzeni muzycznych w Europie. Podawana pojemność nie oznacza jednak jednej niezmiennej liczby. Układ sceny, sektory publiczności i wymagania organizatora pozwalają zmieniać pojemność od około 10 tysięcy do 103 tysięcy widzów.
Dlaczego układ terenu ma znaczenie
Widownia została uformowana jako lekko nachylona powierzchnia trawiasta. Spadek wynosi około 5 procent, dzięki czemu publiczność łatwiej obserwuje scenę, a projektanci mogą lepiej planować rozmieszczenie stref dźwięku.
To ważny szczegół, bo w plenerze nie da się oprzeć całego efektu na akustyce pomieszczenia. Nie ma ścian, które odbijałyby dźwięk, ale pojawia się za to problem dużych odległości, wiatru, hałasu miejskiego i różnicy poziomu głośności między pierwszymi a ostatnimi sektorami.

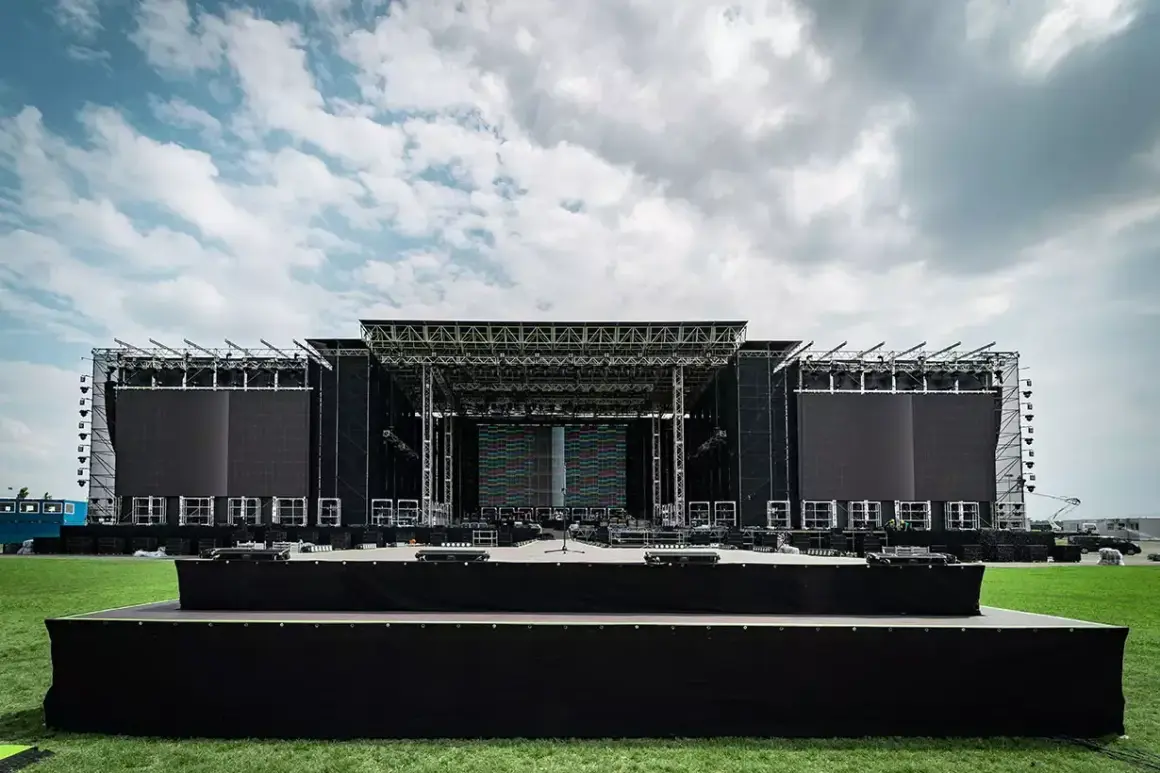

Jak zbudowano system, który dociera do całej widowni
Sercem instalacji jest system koncertowy z rodziny RCF TT+. Zamiast jednej potężnej kolumny zastosowano kilka niezależnych źródeł dźwięku rozmieszczonych w przestrzeni. Takie podejście pozwala ograniczyć różnice głośności i zachować większą czytelność wokalu nawet daleko od sceny.
| Element systemu | Rola podczas koncertu | Znaczenie praktyczne |
|---|---|---|
| Główne line array | Obsługa publiczności znajdującej się najbliżej sceny | Wysoka dynamika i bezpośredni kontakt z dźwiękiem |
| Wieże opóźniające | Dopełnienie nagłośnienia w dalszych sektorach | Mniejsze różnice poziomu i lepsza zrozumiałość |
| Subwoofery | Odtwarzanie najniższego pasma | Energia stopy perkusyjnej, basu i efektów koncertowych |
| Procesory i wzmacniacze | Zasilanie, korekcja i kontrola systemu | Precyzyjne dopasowanie każdego grona do jego strefy |
W pierwotnej konfiguracji zastosowano cztery główne grona z modułami GTX 12, a dodatkowe zestawy TTL 55-A umieszczono na 10 stałych wieżach opóźniających. Na dole pasma pracowały między innymi moduły TTS 56-A z podwójnymi przetwornikami 21-calowymi.
W praktyce nie chodzi o to, żeby wszystkie głośniki grały równie głośno. Każda strefa dostaje sygnał z odpowiednim opóźnieniem czasowym, czyli przesunięciem sygnału tak dobranym, aby fala z dalszej wieży docierała do słuchacza w spójny sposób z dźwiękiem głównym.
410 głośników nie oznacza 410 takich samych kolumn
Ta liczba obejmuje różne elementy systemu, przeznaczone do odmiennych zadań. Głośnik szerokopasmowy, moduł line array, subwoofer i zestaw pomocniczy nie mają takich samych parametrów ani nie pracują w tej samej części pasma.
Podobnie należy ostrożnie interpretować deklarowaną moc około 2 MW. To informacja o skali instalacji, a nie prosty przelicznik jakości. O odbiorze decydują także kierunkowość, zestrojenie, poziom zniekształceń, akustyka terenu i umiejętności realizatora.
Co zmieniają wieże opóźniające i line array
W dużej arenie odległość między sceną a końcem widowni może wynosić setki metrów. Dźwięk dociera wtedy z opóźnieniem, a jego poziom spada wraz z odległością. Gdyby użyć wyłącznie głównego systemu przy scenie, osoby stojące z tyłu słyszałyby mniej energii i większy udział odbić od podłoża.
Wieże opóźniające tworzą kolejne punkty emisji. Nie zastępują głównego systemu, lecz uzupełniają jego zasięg. Dzięki temu można grać ciszej z przodu, a jednocześnie utrzymać wystarczający poziom w dalszych sektorach.
Kierunkowość jest ważniejsza niż samo zwiększanie głośności
Line array to zestaw połączonych modułów głośnikowych ustawionych w pionowym gronie. Odpowiednie rozmieszczenie i kąty między modułami pozwalają kształtować wiązkę dźwięku tak, aby trafiała do publiczności, a nie bez potrzeby w niebo, ziemię czy pobliskie zabudowania.
W przypadku dużej imprezy ma to również znaczenie organizacyjne. Precyzyjniej skierowany dźwięk oznacza mniejszy hałas poza terenem wydarzenia i łatwiejsze spełnienie wymagań dotyczących emisji akustycznej. To jeden z powodów, dla których profesjonalny system nie powinien być oceniany wyłącznie na podstawie maksymalnego SPL, czyli maksymalnego poziomu ciśnienia akustycznego.
Dobrym przykładem skalowania systemu była trasa AC/DC w 2024 roku. Wtedy dodatkowe moduły GTX 12 wykorzystano jako układ opóźniający, a konfiguracja obejmowała łącznie 148 modułów GTX 12 i 60 subwooferów. Pokazuje to, że stała infrastruktura areny może współpracować z systemem przywiezionym przez ekipę touringową.
Jak steruje się tak dużym nagłośnieniem
Sama instalacja głośników nie wystarcza. Tak rozległy system musi być monitorowany i korygowany z poziomu stanowiska FOH, czyli miejsca, w którym realizator miksuje koncert. W rozwiązaniach RCF ważną rolę pełni platforma RDNet, służąca do zdalnej kontroli urządzeń, presetów, parametrów i stanu pracy.
Procesor DSP, czyli cyfrowy układ przetwarzania sygnału, może ustawić osobne korekcje dla głównego grona, wieży opóźniającej i subwooferów. Pozwala też kontrolować ograniczniki, temperaturę, poziomy sygnału i ewentualne błędy wzmacniaczy.
- Główne grona otrzymują ustawienia dopasowane do bliższej części widowni.
- Wieże opóźniające mają skorygowany czas dotarcia i poziom, aby nie dominowały nad sceną.
- Subwoofery wymagają kontroli fazy, ponieważ ich ustawienie wpływa na bas w całej przestrzeni.
- Wzmacniacze muszą pracować z zapasem, a nie stale na granicy limitera.
To właśnie zestrojenie często robi większą różnicę niż wymiana samego modelu kolumny. Z mojego doświadczenia wynika, że źle ustawiony system z drogimi modułami potrafi zabrzmieć gorzej niż skromniejszy zestaw, który został poprawnie pomierzony i opóźniony.
Jak przenieść tę koncepcję na mniejszą scenę
Nie ma sensu kopiować wielkiej areny jeden do jednego. W klubie, hali sportowej albo na plenerze dla kilku tysięcy osób najważniejsze jest zachowanie tej samej logiki: podział na strefy, kontrola kierunkowości, odpowiednia liczba źródeł i zapas mocy.
Plener do około 500 osób
Najczęściej wystarczy para aktywnych zestawów szerokopasmowych oraz jeden lub dwa subwoofery. Jeśli publiczność znajduje się w odległości do około 25-30 metrów, dodatkowe wieże opóźniające zwykle nie są potrzebne.
Wydarzenie od 500 do 3000 osób
W tym zakresie można rozważyć mały system line array albo mocne zestawy point source, czyli kolumny emitujące dźwięk z jednego głównego punktu. Przy dłuższej widowni przydają się frontfille, czyli małe zestawy do nagłośnienia pierwszych rzędów, oraz osobne dogłośnienie dalszej części terenu.
Przeczytaj również: Marantz ND8006 w teście - czy nadal warto go kupić?
Hala sportowa i obiekt wielofunkcyjny
W hali priorytetem nie jest maksymalna głośność, lecz zrozumiałość mowy. W tym zastosowaniu lepiej sprawdzi się kilka odpowiednio rozmieszczonych zestawów instalacyjnych z cyfrową matrycą niż dwa bardzo głośne moduły skierowane w przeciwległą trybunę.
Przy wyborze sprzętu patrzę najpierw na odległość słuchacza, geometrię widowni i rodzaj programu. Dopiero później porównuję moc, liczbę przetworników i markę. Do przemówień potrzebujemy innego kompromisu niż do koncertu rockowego, nawet jeśli wydarzenie odbywa się w tej samej przestrzeni.
Najczęstsze błędy przy ocenianiu takiego systemu
Pierwszym błędem jest utożsamianie dużej mocy z dobrym dźwiękiem. Wysoki poziom może robić wrażenie przez kilka minut, ale jeśli system ma nierówne pasmo, ostre wysokie tony i niekontrolowany bas, publiczność szybko odczuje zmęczenie słuchu.
Drugim problemem jest pomijanie opóźnień. Gdy główne kolumny i dodatkowe zestawy grają bez synchronizacji, słuchacz słyszy kilka wersji tego samego sygnału w różnym czasie. Efektem są rozmyty wokal, gorsza lokalizacja źródeł i bas, który w jednym miejscu znika, a w innym przesadnie narasta.
- Zbyt głośny przód nie poprawi odbioru w odległych sektorach.
- Za mało subwooferów nie zawsze oznacza brak basu, czasem problemem jest ich ustawienie i faza.
- Brak pomiarów utrudnia ocenę, czy system rzeczywiście pokrywa widownię równomiernie.
- Nieprzemyślane ustawienie może zwiększyć hałas poza terenem imprezy.
Trzeba też pamiętać o pogodzie. W plenerze wiatr i wilgotność wpływają na propagację dźwięku, a sprzęt musi mieć odpowiednią ochronę oraz zabezpieczenie mechaniczne. Nawet najlepszy system wymaga więc obsługi technicznej, kontroli riggingu i planu awaryjnego.
Najważniejsza lekcja z włoskiej areny dla polskich realizatorów
Ten obiekt nie jest ciekawy wyłącznie dlatego, że wykorzystano w nim sprzęt jednej marki. Jego wartość polega na pokazaniu kompletnego podejścia do nagłośnienia, w którym architektura miejsca, akustyka, elektronika i realizacja tworzą jeden system.
Jeżeli planujesz nagłośnienie koncertu, zacznij od mapy widowni i wymaganej czytelności, a nie od katalogu kolumn. Określ maksymalną odległość słuchacza, podziel teren na strefy, zaplanuj opóźnienia i zostaw rozsądny zapas mocy. Dopiero wtedy wybieraj konkretną serię RCF albo rozwiązanie innego producenta.
Nie istnieje jeden uniwersalny zestaw „do areny”. Jest za to sprawdzona metoda projektowania, którą można zmniejszyć do potrzeb klubu, hali czy lokalnego festiwalu. To ona decyduje, czy publiczność usłyszy koncert mocno, równo i bez męczącego chaosu.
