Gdy chcesz dołączyć do amplitunera mocniejszą końcówkę mocy, aktywny subwoofer albo dodatkową strefę nagłośnienia, zwykłe wyjście głośnikowe często nie jest właściwym rozwiązaniem. Właśnie wtedy przydaje się pre out, czyli wyjście przedwzmacniacza przekazujące sygnał liniowy do kolejnego urządzenia. Wyjaśniam, jak działa, co można do niego podłączyć, czym różni się od wyjścia głośnikowego i jakie ustawienia decydują o poprawnym działaniu całego systemu.
Wyjście przedwzmacniacza otwiera drogę do rozbudowy systemu audio
- Sygnał liniowy z tego wyjścia trafia do kolejnego wzmacniacza lub aktywnego subwoofera.
- Nie podłączysz bezpośrednio pasywnych kolumn, ponieważ złącze nie dostarcza mocy potrzebnej do ich napędzenia.
- RCA sprawdza się w typowych instalacjach domowych, a XLR lepiej radzi sobie z długimi połączeniami i zakłóceniami.
- Wyjście może przekazywać sygnał regulowany głośnością albo stały, zależnie od konstrukcji urządzenia.
- Do subwoofera najlepiej użyć wyjścia SUBWOOFER/LFE, jeśli amplituner oferuje zarządzanie basem.

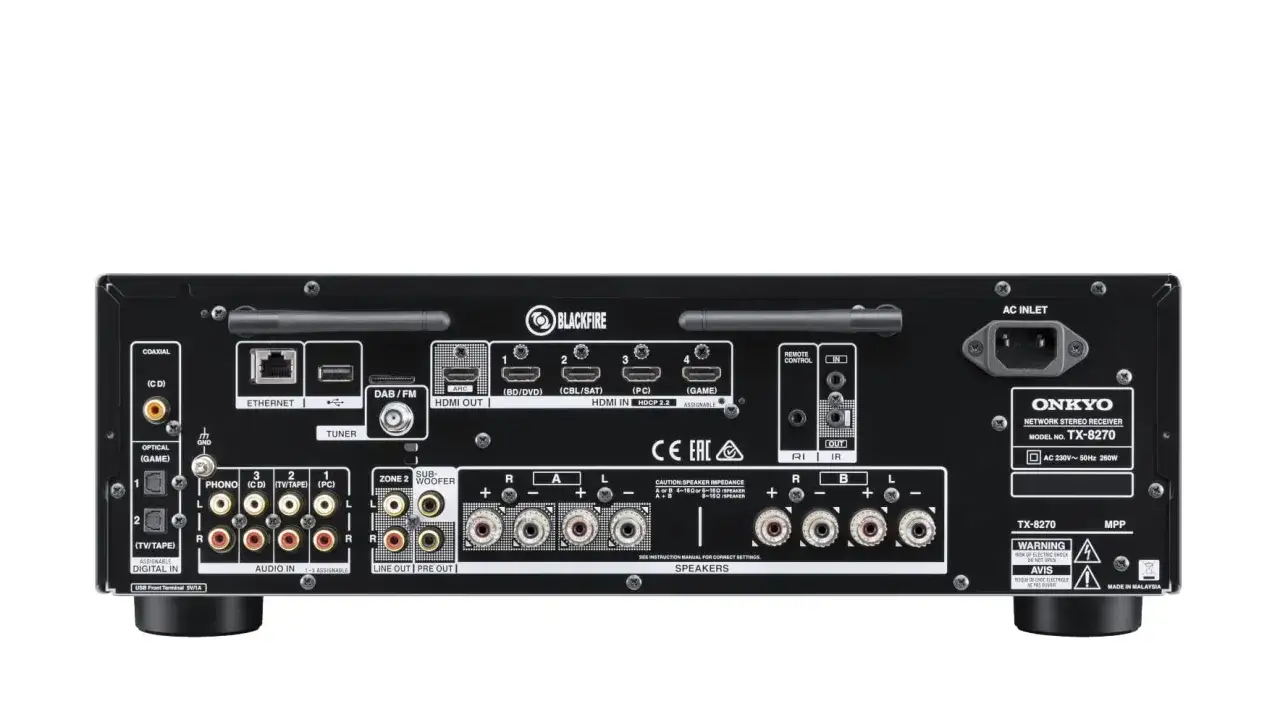

Co naprawdę oznacza wyjście przedwzmacniacza
Wyjście przedwzmacniacza przekazuje analogowy sygnał audio o poziomie liniowym. Oznacza to, że sygnał ma już wybrany kanał i źródło, a często także regulowaną głośność, lecz nie został jeszcze wzmocniony do poziomu głośnikowego. Złącze działa więc jak punkt przekazania dźwięku do następnego elementu toru.
W praktyce amplituner lub wzmacniacz pełni tu rolę przedwzmacniacza. Wybiera dźwięk z telewizora, odtwarzacza sieciowego, tunera czy wejścia analogowego, reguluje jego głośność i wysyła go dalej. Dopiero zewnętrzna końcówka mocy zwiększa energię sygnału na tyle, aby można było zasilić kolumny.
Nie ma jednej uniwersalnej wartości napięcia na takim wyjściu. Poziom zależy od konstrukcji urządzenia, ustawienia głośności, źródła i czasem wybranego trybu pracy. Dlatego ważniejsza od samej liczby w specyfikacji jest zgodność z wejściem kolejnego urządzenia oraz informacja w instrukcji, czy wyjście jest variable, czy fixed.
Do czego służy i co można do niego podłączyć
Najczęstsze zastosowanie to połączenie amplitunera z zewnętrzną końcówką mocy. Takie rozwiązanie ma sens, gdy kolumny potrzebują większego prądu, gdy chcesz poprawić kontrolę basu albo gdy amplituner kina domowego ma dobry procesor, ale przeciętną sekcję wzmacniacza.
Można również podłączyć aktywny subwoofer. Ma on własny wzmacniacz, dlatego nie potrzebuje zasilania z amplitunera. Do jego wejścia trafia wyłącznie informacja o sygnale, a filtr dolnoprzepustowy i regulacja poziomu odbywają się w samym subwooferze albo w amplitunerze.
Wyjście przedwzmacniacza przydaje się także do zasilania:
- drugiego wzmacniacza stereo w osobnym pomieszczeniu,
- monobloków obsługujących lewy i prawy kanał,
- aktywnego zestawu głośnikowego,
- procesora dźwięku lub korektora, jeśli urządzenia są ze sobą kompatybilne,
- zewnętrznego systemu nagrywania, o ile użyte wyjście ma odpowiedni, stały poziom.
Trzeba jednak sprawdzić, które kanały faktycznie są dostępne. W amplitunerze wielokanałowym mogą występować osobne wyjścia dla frontu, centrum, surroundów, tylnych kanałów i subwoofera. W prostym wzmacniaczu stereo znajdziesz zwykle tylko lewy i prawy kanał.
Wyjście przedwzmacniacza a wyjście głośnikowe
To dwa różne fragmenty toru audio. Wyjście przedwzmacniacza przenosi sygnał o niewielkiej energii, natomiast zaciski głośnikowe otrzymują sygnał po wzmocnieniu mocy. Z tego powodu używa się innych przewodów i podłącza do nich inne urządzenia.
| Cecha | Wyjście przedwzmacniacza | Wyjście głośnikowe |
|---|---|---|
| Rodzaj sygnału | Liniowy, niskopoziomowy | Wzmocniony sygnał mocy |
| Typowe złącze | RCA lub XLR | Zaciski, banany lub widełki |
| Podłączane urządzenie | Końcówka mocy, aktywny subwoofer, aktywne kolumny | Kolumny pasywne |
| Regulacja głośności | Często odbywa się w amplitunerze | Zależy od wzmacniacza |
| Ryzyko błędnego użycia | Za niski poziom dla kolumn pasywnych | Możliwość uszkodzenia wejścia liniowego |
Nie łącz zacisków głośnikowych z wejściem RCA w subwooferze, korektorze czy końcówce mocy, chyba że producent wyraźnie przewidział takie rozwiązanie. Sygnał głośnikowy ma znacznie wyższe napięcie i może przeciążyć wejście liniowe. Odwrotna pomyłka, czyli podłączenie wyjścia liniowego do kolumn pasywnych, po prostu nie zapewni odpowiedniej głośności.
W praktyce najczęściej spotykam jeszcze jeden błąd. Ktoś widzi dwa czerwono-białe gniazda i zakłada, że każde z nich działa tak samo. Tymczasem wyjście nagrywania, strefowe, liniowe i subwooferowe mogą mieć zupełnie inne zachowanie.
Jak podłączyć końcówkę mocy lub aktywny subwoofer
Połączenie z zewnętrznym wzmacniaczem
Najprostszy schemat wygląda tak. Wyłączasz oba urządzenia, łączysz wyjścia lewego i prawego kanału z wejściami końcówki mocy, a kolumny podłączasz już do tej końcówki. Amplituner steruje źródłem i głośnością, natomiast zewnętrzny wzmacniacz zajmuje się dostarczeniem mocy do kolumn.
- Wyłącz amplituner i końcówkę mocy.
- Połącz kanał L z L oraz R z R przewodem RCA albo XLR.
- Kolumny podłącz do wyjść głośnikowych zewnętrznego wzmacniacza.
- Włącz najpierw źródło i amplituner, a dopiero później końcówkę mocy.
- Rozpocznij odsłuch od niskiej głośności i sprawdź, czy kanały nie zostały zamienione.
Jeżeli końcówka ma własne pokrętło głośności, najlepiej ustawić je zgodnie z instrukcją producenta i później nie zmieniać. Podwójna regulacja jest możliwa, ale utrudnia obsługę i może powodować duże różnice poziomu między kanałami. Yamaha w swoich instrukcjach zaleca przy takim połączeniu wzmacniacz z pominięciem regulacji głośności albo bez osobnego regulatora.
Przeczytaj również: Co było przed gramofonem? Fonograf i początki płyt
Połączenie z subwooferem

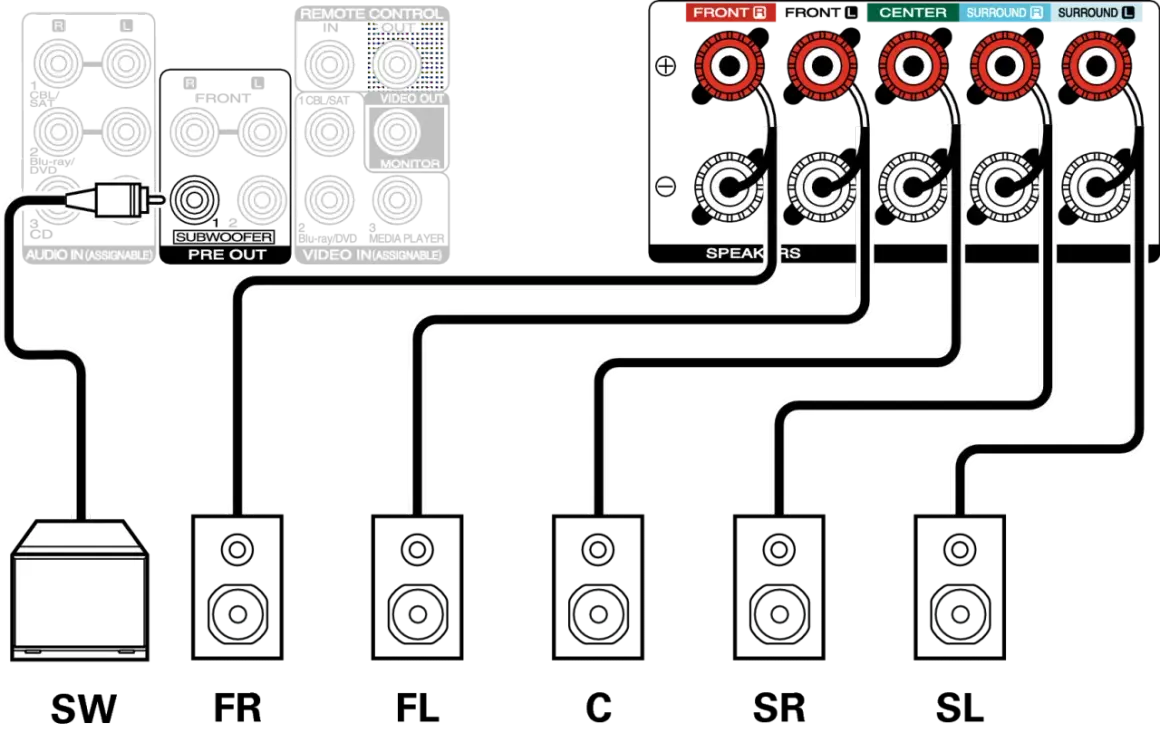

Jeżeli amplituner ma dedykowane gniazdo SUBWOOFER OUT lub LFE, użyj właśnie jego. W tym wariancie urządzenie często samo ustala częstotliwość podziału, opóźnienie i poziom basu, więc kalibracja kina domowego działa znacznie przewidywalniej.
Pełnopasmowe wyjścia lewego i prawego kanału również mogą zasilić subwoofer, ale wtedy trzeba zwrócić uwagę na ustawienia. W niektórych konfiguracjach kolumny frontowe muszą być ustawione jako Large, a filtr i poziom basu reguluje się na subwooferze. To rozwiązanie jest użyteczne w systemach stereo, lecz nie zawsze daje tak wygodne zarządzanie niskimi tonami jak dedykowane wyjście LFE.
Aktywny subwoofer podłączasz przewodem sygnałowym, nie kablem głośnikowym. Jeśli ma jedno wejście LFE, użyj pojedynczego przewodu RCA. Gdy ma wejścia stereo line in, sprawdź instrukcję, czy producent zaleca przewód pojedynczy, czy rozdzielenie sygnału na lewy i prawy kanał.
RCA, XLR i zachowanie sygnału
RCA to najpopularniejsze rozwiązanie w domowym audio. Przewód jest tani, łatwo dostępny i wystarczający przy krótkich odcinkach, na przykład do długości kilku metrów. Trzeba tylko prowadzić go z dala od zasilaczy i przewodów sieciowych, bo połączenie jest niesymetryczne, a więc bardziej podatne na przydźwięk.
XLR wykorzystuje połączenie symetryczne. Sygnał jest przesyłany dwiema drogami, a zakłócenia indukowane po drodze mogą zostać odjęte na wejściu odbiornika. Dlatego ten standard jest szczególnie praktyczny przy długich przewodach, wielu urządzeniach w jednej szafce i instalacjach, w których pojawia się brum.
Nie zakładałbym jednak, że XLR automatycznie poprawi brzmienie. Jeżeli oba urządzenia stoją obok siebie, a przewód ma metr długości, dobre RCA zwykle w zupełności wystarczy. XLR daje przede wszystkim większą odporność na zakłócenia i czasem wyższy poziom sygnału, lecz nie jest magicznym ulepszeniem każdego systemu.
| Połączenie | Kiedy ma sens | Na co uważać |
|---|---|---|
| RCA | Krótki odcinek i typowy system domowy | Pętle masy, przydźwięk, słabe ekranowanie |
| XLR | Długi przewód lub instalacja profesjonalna | Zgodność pinów i rzeczycznie symetryczny tor |
| LFE RCA | Subwoofer w kinie domowym | Ustawienia podziału i poziomu basu |
Przed użyciem XLR sprawdź zgodność wyprowadzeń pinów w obu urządzeniach. Sam kształt wtyku nie gwarantuje poprawnego standardu. Producenci, między innymi Yamaha, wyraźnie zalecają weryfikację przypisania pinów przed podłączeniem zewnętrznej końcówki mocy.
Stały czy regulowany poziom wyjścia
W wielu urządzeniach sygnał z wyjścia przedwzmacniacza zmienia się razem z główną regulacją głośności. To właśnie tryb variable. Jest wygodny, gdy amplituner ma sterować całą instalacją, ponieważ jeden pilot reguluje głośność zarówno kolumn podłączonych wewnętrznie, jak i tych napędzanych przez zewnętrzny wzmacniacz.
Wyjście fixed przekazuje sygnał o stałym poziomie. Głośność zmieniasz wtedy w urządzeniu odbiorczym. Taki wariant przydaje się przy nagrywaniu lub podłączaniu urządzenia, które powinno otrzymywać niezmienny poziom sygnału. Nie jest dobrym wyborem do końcówki mocy pozbawionej własnej regulacji, bo amplituner nie będzie wtedy sterował głośnością.
Problem pojawia się także wtedy, gdy do regulowanego wyjścia podłączysz aktywny subwoofer i jednocześnie mocno podkręcisz jego własny poziom. Przy niskiej głośności głównej zestaw może grać zbyt cicho, a przy wysokiej szybko osiągnąć przesadny bas. Najlepszy punkt startowy to ustawienie regulatora subwoofera mniej więcej w połowie skali, a później kalibracja z amplitunera.
Nie każdy opis „line out” oznacza to samo. Wyjście do nagrywania bywa stałe, wyjście strefowe może mieć osobną regulację, a gniazda głównych kanałów mogą być zależne od trybu kina domowego. Zanim zaczniesz zmieniać kable, sprawdź w menu pozycje dotyczące pre-out assignment, zone volume i bass management.
Typowe błędy podczas podłączania
Najczęściej problem nie wynika z uszkodzonego gniazda, tylko z niewłaściwego założenia, jak ono działa. Warto przejść przez kilka punktów, zanim uznasz, że sprzęt nie współpracuje.
- Brak dźwięku może oznaczać wybrane inne wyjście, wyciszenie strefy albo tryb, w którym dany kanał nie jest aktywny.
- Subwoofer gra zbyt cicho, gdy użyto pełnopasmowego wyjścia bez właściwego ustawienia filtra lub poziomu.
- Głośny trzask przy podłączaniu zwykle wynika z robienia tego na włączonym sprzęcie. Zawsze wyłącz oba urządzenia przed zmianą przewodów.
- Przydźwięk sieciowy może być skutkiem pętli masy, długiego przewodu RCA albo wspólnego połączenia kilku urządzeń z różnymi gniazdkami.
- Jeden kanał nie działa, gdy zamieniono przewody L i R, użyto uszkodzonego kabla albo podłączono wyjście do niewłaściwego wejścia.
- Zbyt głośny dźwięk pojawia się przy pomyleniu wyjścia regulowanego ze stałym albo przy ustawieniu wysokiej czułości końcówki mocy.
Jeśli korzystasz z kilku wzmacniaczy, nie zakładaj, że każdy z nich powinien być podłączony do wszystkich dostępnych gniazd. W amplitunerze 7.1 wyjście surround nie zastąpi wyjścia frontowego, a gniazdo subwoofera nie jest zamiennikiem dla pełnopasmowego kanału stereo.
Sam zaczynam diagnostykę od najprostszego testu. Podłączam jedno źródło, jeden kabel i jeden kanał, ustawiam niską głośność, a dopiero potem dokładam kolejne elementy. Taka kolejność szybko pokazuje, czy problem leży w konfiguracji, przewodzie, konkretnym wejściu czy zewnętrznym wzmacniaczu.
Najprostsza zasada, która ratuje rozbudowę systemu
Przed podłączeniem kolejnego urządzenia odpowiedz sobie na trzy pytania. Jaki sygnał wychodzi z amplitunera? Czy jest stały, regulowany, pełnopasmowy czy odfiltrowany? Jakiego wejścia oczekuje odbiornik? RCA, XLR, LFE czy wejścia wysokopoziomowego? I wreszcie, gdzie będzie regulowana głośność?
Jeżeli odpowiedzi są zgodne, połączenie zwykle jest proste. Wyjście przedwzmacniacza trafia do wejścia liniowego końcówki mocy albo aktywnego subwoofera, kolumny pasywne są podłączone do wzmacniacza, a ustawienia basu i poziomu odpowiadają wybranemu schematowi.
Najważniejsza praktyczna rada brzmi więc prosto. Nie wybieraj gniazda po samym wyglądzie i nie oceniaj go wyłącznie po nazwie „audio out”. Sprawdź funkcję konkretnego wyjścia w instrukcji urządzenia, bo właśnie ona decyduje, czy rozbudowa systemu będzie wygodna, bezpieczna i przewidywalna.
