Masz amplituner kina domowego, ale przednie kolumny potrzebują większej kontroli i zapasu mocy? Podłączenie wzmacniacza do amplitunera przez pre out pozwala wykorzystać amplituner jako przedwzmacniacz, a zewnętrzne urządzenie jako końcówkę mocy. Poniżej pokazuję, jakie gniazda wybrać, jak wykonać połączenie RCA, co stanie się z kolumnami oraz jak uniknąć typowych błędów.
Najważniejsze zasady połączenia amplitunera z zewnętrznym wzmacniaczem
- PRE OUT przesyła sygnał liniowy regulowany głośnością amplitunera.
- Najlepsze połączenie prowadzi z PRE OUT L/R do wejścia MAIN IN, POWER AMP IN albo wejścia końcówki mocy.
- Kolumny podłącz do zewnętrznego wzmacniacza, jeśli to on ma napędzać dany zestaw.
- Nie łącz wyjść głośnikowych z PRE OUT ani wejściem liniowym, ponieważ są to różne poziomy sygnału.
- Gniazda Zone 2 lub REC OUT mogą działać inaczej niż główne wyjścia przedwzmacniacza.
Co naprawdę daje wyjście pre out
Wyjście PRE OUT znajduje się za sekcją przedwzmacniacza, ale przed końcówką mocy amplitunera. Oznacza to, że wychodzi z niego sygnał liniowy, a nie sygnał przeznaczony bezpośrednio do napędzania kolumn. Amplituner nadal wybiera źródło, dekoduje dźwięk przestrzenny i zwykle reguluje głośność.
W praktyce zewnętrzny wzmacniacz przejmuje tylko pracę końcówki mocy. To dobre rozwiązanie, gdy amplituner ma wystarczająco funkcjonalny przedwzmacniacz, ale jego wbudowana sekcja mocy jest za słaba dla wymagających kolumn. Sam dodatkowy wzmacniacz nie poprawi automatycznie każdego systemu. Największą różnicę słychać wtedy, gdy kolumny mają niską skuteczność, trudny przebieg impedancji albo słabną przy wyższym poziomie głośności.
W amplitunerach kina domowego najczęściej spotkasz wyjścia Front L/R, ale mogą być też gniazda dla kanału centralnego, surround i kanałów wysokości. Nie każdy model udostępnia pełny zestaw PRE OUT. Tańsze amplitunery często mają tylko wyjście na subwoofer, które nie służy do podłączenia zwykłego wzmacniacza stereo.
Sprawdź zgodność urządzeń przed podłączeniem
Najpierw sprawdź tylny panel obu urządzeń. Amplituner powinien mieć wyjście opisane jako PRE OUT, PREAMP OUT albo podobnie. Zewnętrzny sprzęt może być końcówką mocy, wzmacniaczem zintegrowanym z wejściem MAIN IN lub urządzeniem wyposażonym w wejście oznaczone jako POWER AMP DIRECT.
Końcówka mocy to najprostszy wariant

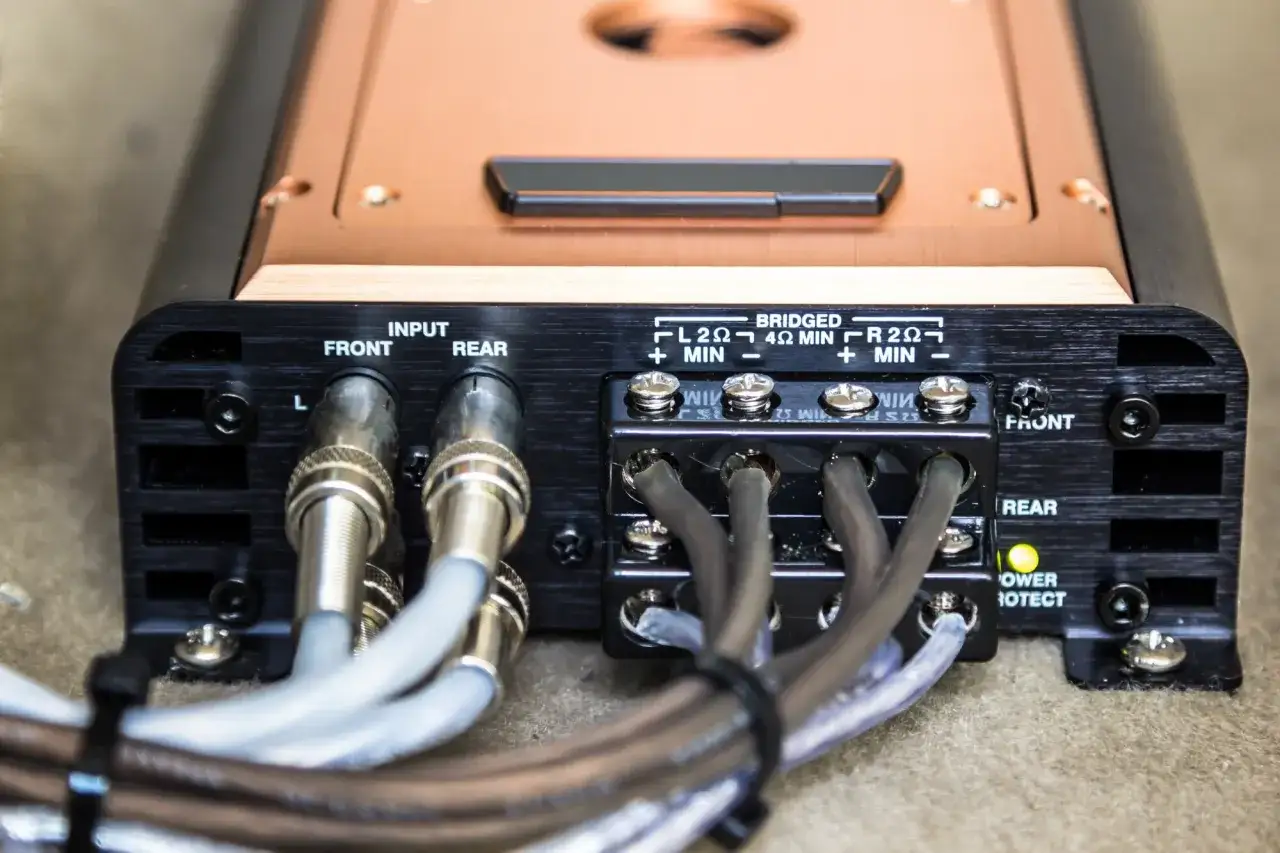

Końcówka mocy ma zwykle tylko wejścia sygnałowe i wyjścia głośnikowe. Nie wybiera źródeł ani nie steruje głośnością, dlatego idealnie współpracuje z PRE OUT. W takim układzie amplituner zarządza dźwiękiem, a wzmacniacz dostarcza energię do kolumn.
Wzmacniacz zintegrowany wymaga właściwego wejścia
Jeśli chcesz użyć wzmacniacza stereo, poszukaj wejścia MAIN IN, POWER AMP IN lub trybu Power Amp Direct. Po jego uruchomieniu omijasz regulację głośności we wzmacniaczu stereo i korzystasz z amplitunera jako centrum sterowania.
Połączenie z wejściem CD, AUX albo LINE IN może zadziałać, ale wtedy sygnał przejdzie przez dwa przedwzmacniacze. Głośność ustawiona na wzmacniaczu stereo pozostaje aktywna, więc łatwiej o zbyt wysoki poziom, przesterowanie lub nieporęczną obsługę. Jeśli nie masz wejścia głównego, zacznij od niskiej głośności i traktuj to jako kompromis, nie rozwiązanie idealne.
| Połączenie | Ocena | Dlaczego |
|---|---|---|
| PRE OUT do POWER AMP IN | Najlepsze | Jedna regulacja głośności i krótka ścieżka sygnału. |
| PRE OUT do wejścia CD/AUX | Możliwe | Działa, ale pozostaje druga regulacja głośności. |
| PRE OUT do PHONO | Błędne | Wejście gramofonowe ma inną czułość i korekcję RIAA. |
| Wyjście głośnikowe do wejścia liniowego | Nieprawidłowe | To sygnał o znacznie wyższym poziomie, nieprzeznaczony dla RCA. |
Jak wykonać połączenie krok po kroku
Do typowego zestawu potrzebujesz jednego przewodu RCA stereo, czyli dwóch wtyków dla kanału lewego i prawego. Kabel nie musi być audiofilsko drogi. Liczy się sprawna wtyczka, dobre ekranowanie i długość pozwalająca ułożyć przewód bez naprężenia.
- Wyłącz oba urządzenia i odłącz je od zasilania.
- Znajdź na amplitunerze wyjścia PRE OUT Front L i Front R.
- Podłącz kanał lewy do wejścia lewego wzmacniacza, a prawy do prawego.
- Jeśli korzystasz z końcówki mocy, podłącz do niej przednie kolumny.
- Jeśli wzmacniacz ma kilka wejść, wybierz to, które odpowiada przewodom RCA.
- Włącz najpierw amplituner, a potem wzmacniacz. Ustaw głośność nisko i sprawdź oba kanały.
Przy wzmacniaczu zintegrowanym użyj wejścia MAIN IN lub podobnego trybu, jeśli producent je przewidział. Gdy takiego wejścia nie ma, wybierz zwykłe wejście liniowe i ustaw stały, umiarkowany poziom głośności na wzmacniaczu, na przykład godzinę 10 lub 11 na skali. Nie jest to uniwersalna wartość, ale pomaga zachować powtarzalność podczas codziennego używania.
Po podłączeniu warto uruchomić ponownie kalibrację pomieszczenia, na przykład Audyssey, Dirac lub YPAO, jeśli amplituner jej używa. Zmiana wzmacniacza może zmienić poziom kanałów, dlatego ręczne pozostawienie dawnych ustawień nie zawsze daje poprawny balans.
Przykładowe konfiguracje, które mają sens
Amplituner AV i końcówka mocy dla frontów
To najczęstszy scenariusz. Z wyjść Front PRE OUT prowadzisz RCA do dwukanałowej końcówki mocy, a przednie kolumny podłączasz właśnie do niej. Głośnik centralny i kolumny surround nadal mogą być zasilane przez amplituner.
Zyskujesz wtedy większy zapas mocy w stereo i podczas przednich efektów filmowych, bez wymiany całego systemu. Trzeba tylko sprawdzić, czy amplituner umożliwia wyprowadzenie sygnału dla wybranych kanałów oraz czy jego ustawienia przypisania końcówek mocy nie wyłączają potrzebnych wyjść.
Amplituner i wzmacniacz stereo z wejściem MAIN IN
To rozwiązanie dla osoby, która chce połączyć kino domowe z dobrym odsłuchem muzyki. Frontowe PRE OUT trafia do MAIN IN wzmacniacza stereo, a ten napędza główne kolumny. Podczas oglądania filmu głośnością sterujesz z amplitunera, więc obsługa pozostaje prosta.
Jeśli wzmacniacz stereo ma także własne wejścia źródłowe, możesz używać go niezależnie w systemie dwukanałowym. Trzeba wtedy wybrać odpowiednie wejście, ponieważ MAIN IN nie działa tak samo jak CD czy AUX. W mojej ocenie to jeden z rozsądniejszych sposobów rozbudowy zestawu, o ile oba urządzenia mają dobrze rozwiązane poziomy wejściowe.
Wyjście PRE OUT do aktywnego subwoofera
PRE OUT może również zasilać subwoofer aktywny, ale do tego najczęściej służy osobne gniazdo SUBWOOFER PRE OUT. Wyjście subwoofera jest zwykle filtrowane i obsługiwane przez ustawienia odcięcia, opóźnienia oraz poziomu kanału LFE.
Nie myl go z wyjściem Front PRE OUT. Podłączenie subwoofera do frontowego wyjścia może być możliwe, lecz daje inny sposób pracy i nie zawsze zapewnia oczekiwane zarządzanie basem.
Najczęstsze błędy i problemy z dźwiękiem
Brak dźwięku
Najpierw sprawdź, czy kabel trafił do głównych wyjść Front PRE OUT, a nie do Zone 2, Zone 3 albo REC OUT. Wyjście strefowe może wymagać osobnego włączenia, obsługiwać inne źródło lub mieć ograniczoną regulację głośności.
Jeśli używasz wzmacniacza zintegrowanego, upewnij się, że wybrane jest wejście MAIN IN lub właściwe wejście liniowe. Pomaga też prosty test z zamianą kanałów RCA. Gdy problem przeniesie się z lewego na prawy kanał, winny jest kabel albo konkretne wejście.
Za głośno, za cicho albo z przesterowaniem
Przy wejściu liniowym wzmacniacza stereo ustawienie jego pokrętła ma bezpośredni wpływ na czułość całego systemu. Za wysoki poziom może powodować przesterowanie wejścia, a za niski ograniczy wygodny zakres regulacji amplitunera. W wejściu MAIN IN ten problem zwykle znika, bo wzmacniacz pracuje z ustalonym poziomem.
Brum i zakłócenia
Jednostajny brum często wynika z pętli masy, połączenia telewizora kablowego albo przewodów poprowadzonych tuż przy zasilających. Na początek podłącz amplituner i wzmacniacz do tej samej listwy zasilającej, odsuń RCA od zasilaczy i sprawdź system bez dekodera, telewizora lub komputera.
Przewód RCA-XLR nie zamienia automatycznie sygnału niesymetrycznego w symetryczny. Jeśli końcówka ma tylko XLR, sprawdź w instrukcji, czy jej wejścia akceptują połączenie niesymetryczne. W przeciwnym razie potrzebny jest właściwy konwerter, a nie przypadkowa przejściówka.
Przeczytaj również: Wzmacniacz 8 Ω i kolumny 4 Ω - kiedy to działa bezpiecznie?
Czy trzeba odłączyć kolumny od amplitunera
Jeśli zewnętrzny wzmacniacz zasila fronty, przednie kolumny powinny być podłączone do niego, a nie równocześnie do amplitunera. Pozostałe kanały mogą zostać przy amplitunerze, o ile konfiguracja urządzenia to przewiduje. Nigdy nie łącz wyjść głośnikowych dwóch wzmacniaczy ze sobą.
Jak ocenić, czy rozbudowa faktycznie się opłaca
Dodatkowa końcówka mocy ma sens wtedy, gdy słyszysz kompresję przy głośnym odsłuchu, amplituner wyraźnie się nagrzewa albo kolumny wymagają większego prądu. Jeśli problemem jest ustawienie pokoju, odbicia od ścian lub źle dobrany subwoofer, mocniejszy wzmacniacz może nie przynieść oczekiwanej poprawy.
Nie kierowałbym się wyłącznie liczbą watów. Ważniejsze są realna wydajność prądowa, stabilność przy obciążeniu kolumn i dopasowanie charakteru pracy do reszty systemu. W kinie domowym często lepiej zasilić zewnętrzną końcówką fronty, natomiast w małym pomieszczeniu i przy skutecznych kolumnach obecny amplituner może być w zupełności wystarczający.
Przed zakupem sprawdź także, czy PRE OUT działa dla wszystkich źródeł, czy amplituner pozwala wyłączyć wybrane końcówki oraz czy zewnętrzny wzmacniacz ma wejście wyzwalacza 12 V. Automatyczne włączanie nie jest konieczne, ale znacząco poprawia wygodę codziennego korzystania z zestawu.
Pre out jako rozsądny etap rozbudowy systemu
Najbezpieczniejszy schemat jest prosty: PRE OUT amplitunera do wejścia końcówki mocy, a kolumny do zewnętrznego wzmacniacza. Przy urządzeniu zintegrowanym szukaj MAIN IN lub POWER AMP IN, natomiast zwykłe wejście AUX traktuj jako wariant awaryjny z podwójną regulacją głośności.
Jeżeli połączenie wykonasz przy wyłączonym sprzęcie, zachowasz zgodność kanałów i ponownie skalibrujesz amplituner, rozbudowa zwykle nie sprawia trudności. Najpierw upewnij się jednak, że dodatkowa moc rozwiązuje realny problem w systemie, bo dobrze ustawiony amplituner i kolumny dopasowane do pomieszczenia często dają większą poprawę niż sam kolejny komponent.
