Podczas podłączania wzmacniacza wszystko może wyglądać normalnie, a mimo to membrana głośnika lekko wychylać się bez odtwarzania muzyki. Przyczyną bywa dc offset, czyli składowa stała obecna w sygnale zmiennym. Wyjaśniam, skąd bierze się to napięcie, kiedy jest groźne, jak zmierzyć je multimetrem i jakie rozwiązania pomagają ochronić głośniki oraz słuchawki.
Składowa stała może obciążać głośnik nawet bez dźwięku
- DC offset przesuwa punkt pracy przebiegu audio względem zera.
- Najczęściej wynika z usterki wzmacniacza, błędu toru wejściowego albo problemu z zasilaniem.
- Stałe napięcie na wyjściu powoduje wychylenie membrany, grzanie cewki i większe zniekształcenia.
- Pomiar wykonuje się przy odłączonym głośniku, zwykle na zakresie napięcia stałego.
- Pomagają kondensatory separujące, filtry górnoprzepustowe i układy opóźnionego załączania przekaźnika.
Co oznacza składowa stała w sygnale audio

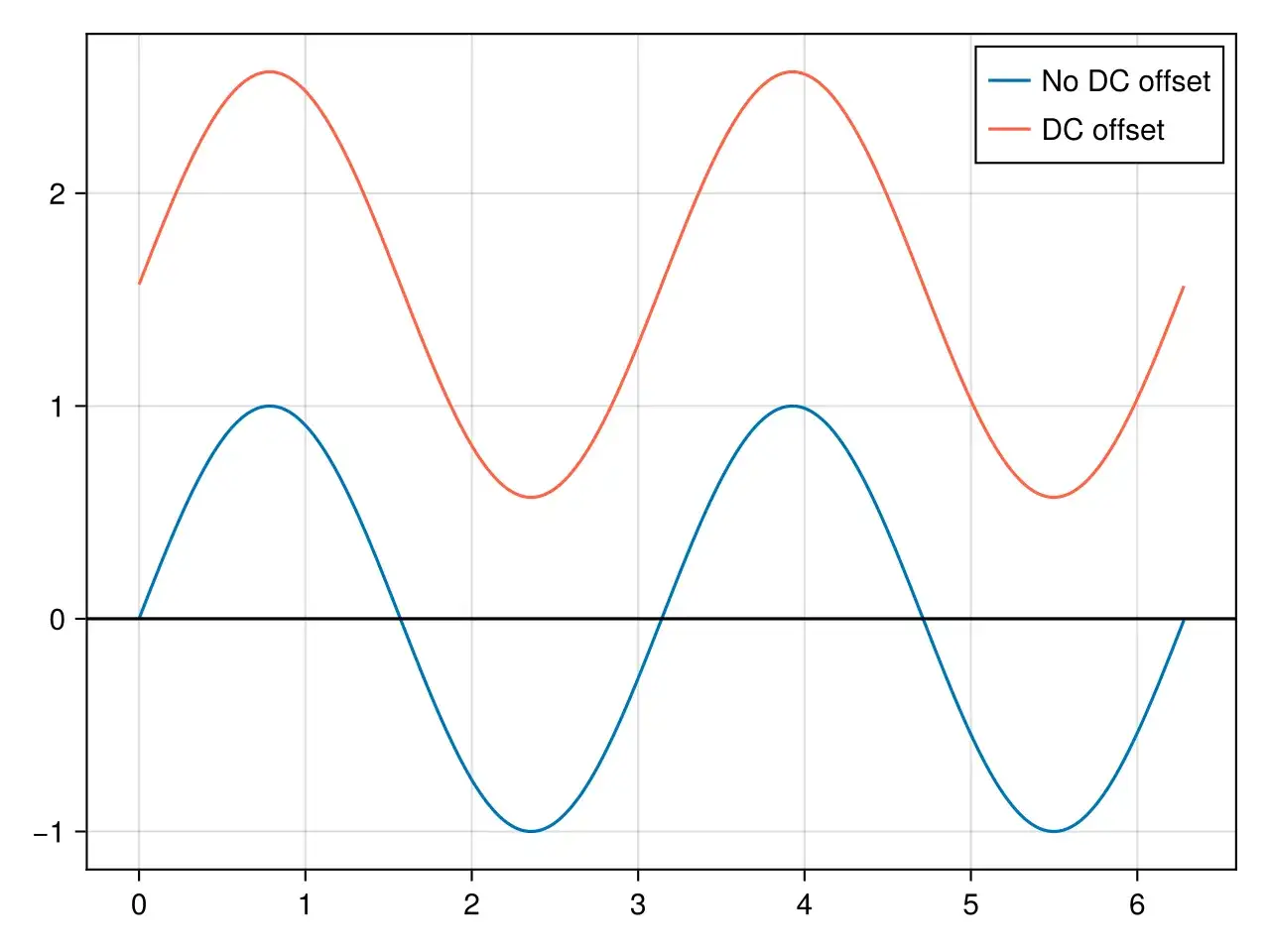

Idealny sygnał audio zmienia się wokół poziomu zerowego. Dodatnia połówka przebiegu ma wtedy swój odpowiednik po stronie ujemnej, a głośnik może pracować wokół neutralnego położenia membrany. Składowa stała przesuwa cały przebieg w jedną stronę.
Można to zapisać w prosty sposób: sygnał jest sumą fali audio i stałego napięcia. Przykładowo przebieg o amplitudzie 1 V z dodatnim przesunięciem 0,2 V nadal zawiera muzykę, ale jego średnia wartość nie wynosi już zero. Dla słuchacza nie musi to oznaczać osobnego dźwięku, ponieważ napięcie stałe nie ma częstotliwości akustycznej.
W praktyce trzeba odróżnić mały offset obecny w elektronice od dużej wartości na wyjściu mocy. Kilka milivoltów może być normalnym parametrem układu. Dziesiątki lub setki milivoltów wymagają już sprawdzenia, szczególnie gdy pomiar dotyczy wyjścia bezpośrednio połączonego z głośnikiem.
Skąd bierze się napięcie stałe
Źródłem problemu nie zawsze jest sam wzmacniacz mocy. Niewielkie przesunięcie może pojawić się już w przedwzmacniaczu, interfejsie audio, mikserze, przetworniku DAC albo układzie wejściowym zasilanym pojedynczym napięciem.
Błędy i starzenie elementów

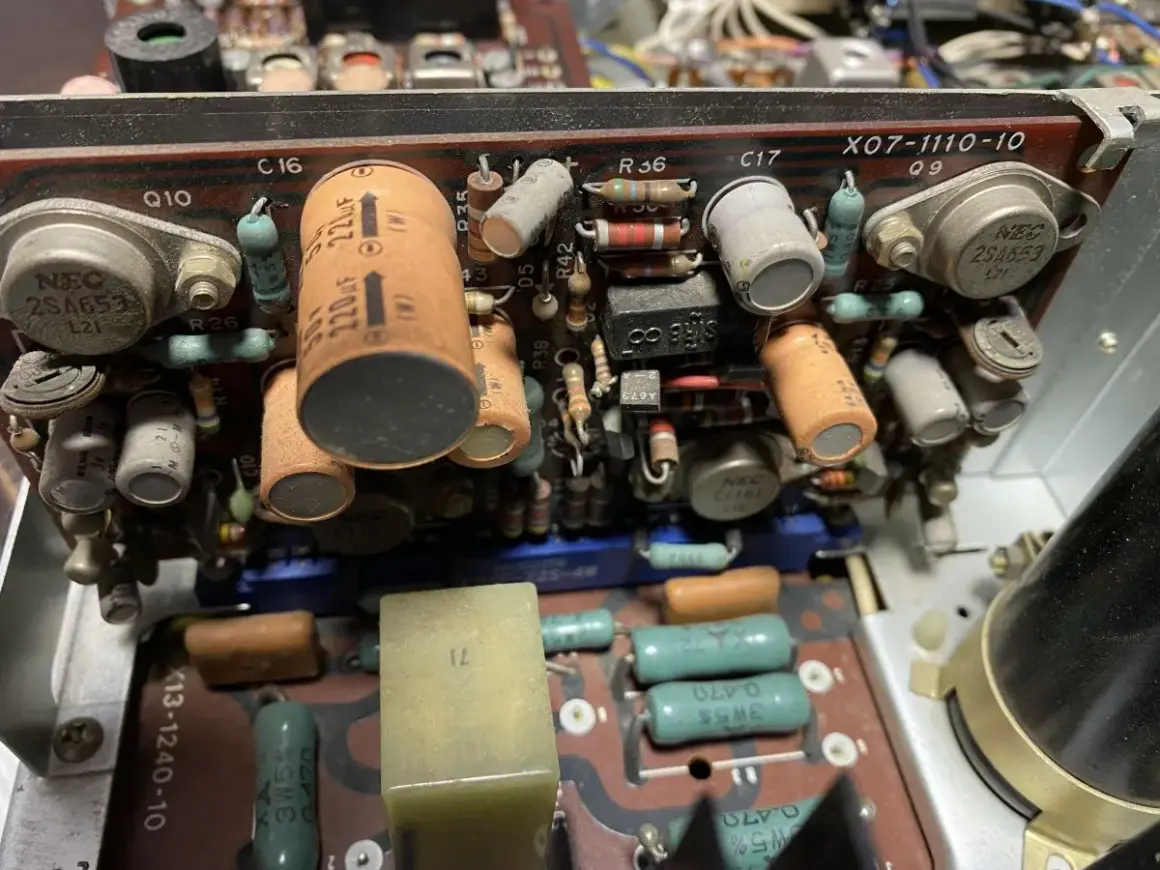

W analogowym torze audio offset powstaje między innymi przez niedopasowanie tranzystorów, napięcie niezrównoważenia wzmacniacza operacyjnego albo wyschnięte kondensatory. Z czasem zmieniają się także parametry rezystorów, tranzystorów i układów scalonych, przez co punkt pracy może przesunąć się poza bezpieczny zakres.
Częstym sygnałem ostrzegawczym jest nagła zmiana zachowania urządzenia. Jeżeli wcześniej membrana pozostawała nieruchoma, a po włączeniu zaczyna wyraźnie wychylać się do przodu lub do tyłu, nie traktowałbym tego jako „cechy brzmienia”. To zwykle objaw wymagający diagnozy.
Problemy z zasilaniem i połączeniami
Offset może wywołać niestabilne zasilanie, uszkodzony układ sprzężenia zwrotnego, przebity tranzystor wyjściowy albo przerwany przewód masy. W urządzeniach cyfrowych przyczyną bywa również źle ustawiony poziom odniesienia ADC lub DAC.
Trzeba też uważać na pomylenie składowej stałej z innymi zjawiskami. Trzask przy włączaniu może być krótkim impulsem przejściowym, a nie stałym napięciem. Z kolei buczenie 50 Hz najczęściej wskazuje na pętlę masy lub zakłócenia sieciowe, nie na offset.
Jak stałe napięcie wpływa na głośnik i słuchawki
Głośnik elektrodynamiczny reaguje na napięcie stałe tak samo fizycznie jak na część sygnału zmiennego. Cewka zostaje przesunięta w szczelinie magnetycznej, a membrana traci część zakresu ruchu dostępnego dla muzyki. Skutkiem są większe zniekształcenia i mniejszy zapas wychylenia.
Drugim problemem jest ciepło. Napięcie stałe wymusza stały prąd w cewce, więc energia zamienia się w ciepło zamiast w użyteczny dźwięk. Przy 1 V napięcia stałego obciążenie 4 Ω pobiera około 0,25 W, a przy 8 Ω około 0,125 W. Sama wartość może wydawać się niewielka, ale długotrwałe grzanie i przesunięcie membrany zwiększają ryzyko uszkodzenia.
| Napięcie stałe | Obciążenie 4 Ω | Obciążenie 8 Ω | Obciążenie 32 Ω |
|---|---|---|---|
| 0,1 V | 2,5 mW | 1,25 mW | 0,31 mW |
| 0,5 V | 62,5 mW | 31,25 mW | 7,8 mW |
| 1 V | 250 mW | 125 mW | 31,25 mW |
W słuchawkach sytuacja jest podobna, choć typowe napięcia są niższe. Ich przetworniki mają małą impedancję, często 16-32 Ω, dlatego nawet niewielki offset może powodować stałe wychylenie membrany, słyszalny klik albo dodatkowe obciążenie wzmacniacza słuchawkowego.
Nie ma jednej uniwersalnej granicy bezpiecznej dla każdego urządzenia. Progi zależą od konstrukcji, impedancji obciążenia i zaleceń producenta, dlatego przy wyraźnym wychyleniu membrany najlepiej odłączyć głośnik i przejść do pomiaru.
Jak zmierzyć offset multimetrem
Do podstawowej kontroli wystarczy multimetr cyfrowy, ale pomiar trzeba wykonać spokojnie. Najpierw ustaw głośność na minimum, odłącz źródło sygnału i odłącz kolumnę lub słuchawki od wzmacniacza. Dopiero potem włącz urządzenie i pozwól mu ustabilizować się przez kilka minut.
- Ustaw multimetr na pomiar napięcia stałego DC, najlepiej na najniższym odpowiednim zakresie.
- Przyłóż sondy do zacisków wyjściowych kanału, zachowując prawidłową polaryzację.
- Odczytaj wartość po ustabilizowaniu wskazania.
- Powtórz pomiar dla drugiego kanału i porównaj wyniki.
- Jeżeli napięcie rośnie, skacze albo osiąga setki milivoltów, wyłącz urządzenie i nie podłączaj głośnika.
Wzmacniacz mostkowy, często spotykany w klasie D, wymaga szczególnej ostrożności. Jego wyjścia mogą być aktywne względem siebie, więc nie wolno mierzyć jednego zacisku względem obudowy lub masy, jeśli instrukcja urządzenia tego nie przewiduje. W takim przypadku napięcie sprawdza się między oboma zaciskami wyjściowymi.
Oscyloskop daje pełniejszy obraz, bo pozwala zobaczyć zarówno średnie przesunięcie, jak i trzaski przy uruchamianiu. Nie podłączam jednak sondy w ciemno do wyjścia wzmacniacza, zwłaszcza mostkowego. Zła masa sondy może spowodować zwarcie i uszkodzić końcówkę mocy.
Jak usunąć składową stałą z toru audio
Najlepsza metoda zależy od miejsca powstawania problemu. Jeżeli offset pojawia się w nagraniu lub pliku, można usunąć go programowo. Gdy występuje na wyjściu uszkodzonego wzmacniacza, filtr nie zastąpi naprawy.
Filtr górnoprzepustowy i kondensator separujący
Najprostsze rozwiązanie analogowe to kondensator w szeregu z sygnałem. Blokuje on składową stałą, a razem z impedancją wejściową kolejnego stopnia tworzy filtr górnoprzepustowy. Jego częstotliwość graniczna wynosi w przybliżeniu f = 1 / (2πRC).
Dla kondensatora 1 µF i rezystancji wejściowej 10 kΩ częstotliwość graniczna wynosi około 16 Hz. Taki układ może dobrze sprawdzić się na wejściu wzmacniacza, ale ten sam kondensator przy słuchawkach 32 Ω dałby bardzo silne ograniczenie basu. Dla obciążenia 32 Ω potrzeba około 250 µF, aby zejść w okolice 20 Hz bez dużego osłabienia najniższych częstotliwości.
Kondensator nie jest więc magicznym lekarstwem. Za mała pojemność odcina bas, a zużyty lub źle spolaryzowany kondensator może dodać zniekształcenia. W torach audio należy dobrać go do impedancji obciążenia, poziomu sygnału i miejsca montażu.
Usuwanie offsetu w programie audio
W pliku WAV składową stałą usuwa funkcja typu Remove DC offset albo filtr górnoprzepustowy. Program oblicza średnią wartość próbek i przesuwa przebieg tak, aby jego centrum znalazło się bliżej zera.
To dobry krok przy edycji nagrań z interfejsu audio, mikrofonu lub rejestratora, szczególnie gdy offset ogranicza zapas poziomu albo utrudnia normalizację. Nie należy jednak mylić tej operacji z naprawą źródła. Jeśli każdy nowy plik ma ten sam problem, trzeba sprawdzić interfejs, okablowanie i wejście nagrywające.
Przeczytaj również: FLAC bez tajemnic - kiedy naprawdę ma sens?
Układy ochronne we wzmacniaczach
Wzmacniacze przeznaczone do pracy z kolumnami często mają przekaźnik głośnikowy. Załącza on wyjście dopiero po starcie urządzenia i odłącza je, gdy wykryje niebezpieczny poziom napięcia stałego, przegrzanie albo awarię zasilania.
Przekaźnik chroni głośnik przed skutkami usterki, ale nie usuwa jej przyczyny. Jeżeli zabezpieczenie klika, rozłącza kanał albo wzmacniacz przechodzi w tryb protect, nie warto wielokrotnie go uruchamiać. Takie zachowanie jest informacją diagnostyczną, a nie usterką do obejścia.
Co sprawdzić, zanim podłączysz kolumny
Najrozsądniejsza procedura jest prosta i nie wymaga od razu rozbierania urządzenia. Najpierw odłącz obciążenie, zmierz oba kanały i sprawdź, czy problem występuje także bez źródła sygnału. Jeśli offset znika po odłączeniu konkretnego urządzenia, szukaj przyczyny w źródle, kablu lub połączeniu masy.
- Podobny wynik na obu kanałach może wskazywać na wspólny problem z zasilaniem lub konfiguracją.
- Duży offset tylko w jednym kanale częściej sugeruje usterkę stopnia wejściowego albo końcówki mocy.
- Offset zmieniający się po rozgrzaniu może wynikać z dryftu termicznego lub uszkodzonego elementu.
- Trzask przy włączaniu nie musi oznaczać stałego napięcia, ale warto sprawdzić go oscyloskopem.
- Wzmacniacz mostkowy wymaga pomiaru zgodnego z instrukcją producenta.
Nie regulowałbym przypadkowych potencjometrów opisanych jako bias lub offset. W wielu końcówkach mocy regulacja prądu spoczynkowego i napięcia wyjściowego jest powiązana, a zła korekta może doprowadzić do przegrzania tranzystorów lub jeszcze większego napięcia stałego.
Jeżeli pomiar przekracza kilka-kilkanaście milivoltów i wyraźnie różni się od drugiego kanału, urządzenie powinien obejrzeć serwisant. Szczególnie niepokojące są wartości rzędu setek milivoltów oraz każdy przypadek, w którym membrana pozostaje widocznie wychylona.
Najważniejsza zasada przy diagnozie wyjścia wzmacniacza
Składowa stała nie jest efektem, który poprawia brzmienie. Niewielkie wartości mogą należeć do normalnej pracy elektroniki, ale wyraźny offset na wyjściu głośnikowym oznacza ryzyko dla cewki, membrany i samego wzmacniacza.
Ja zaczynam zawsze od trzech rzeczy: odłączam głośnik, mierzę napięcie DC i porównuję kanały. Dopiero gdy wynik jest prawidłowy, wracam do szukania problemów z szumem, buczeniem czy jakością dźwięku. Ta kolejność zajmuje kilka minut, a może oszczędzić kosztownej naprawy kolumny.
