Gdy wzmacniacz, słuchawki albo przetwornik brzmią ostrzej niż powinny, przyczyną mogą być zniekształcenia harmoniczne. THD to parametr, który pomaga ocenić, jak bardzo urządzenie zmienia sygnał audio, ale sam wynik nie mówi jeszcze wszystkiego o jakości brzmienia. Wyjaśnię, co oznacza ten skrót, jak czytać wartości procentowe i decybele, skąd biorą się zniekształcenia oraz kiedy niski THD faktycznie ma znaczenie.
THD pokazuje udział dodatkowych harmonicznych w sygnale audio
- THD oznacza całkowite zniekształcenia harmoniczne.
- Niższa wartość zwykle oznacza wierniejsze odwzorowanie sygnału.
- Parametr podaje się najczęściej w procentach albo decybelach.
- THD zależy od częstotliwości, głośności i obciążenia urządzenia.
- THD nie należy mylić z THD+N, które obejmuje także szum.
Co oznacza THD w sprzęcie audio
THD to skrót od angielskiego Total Harmonic Distortion, czyli całkowite zniekształcenia harmoniczne. Parametr określa, ile dodatkowych składowych dźwięku pojawia się na wyjściu urządzenia w porównaniu z sygnałem podanym na wejście.

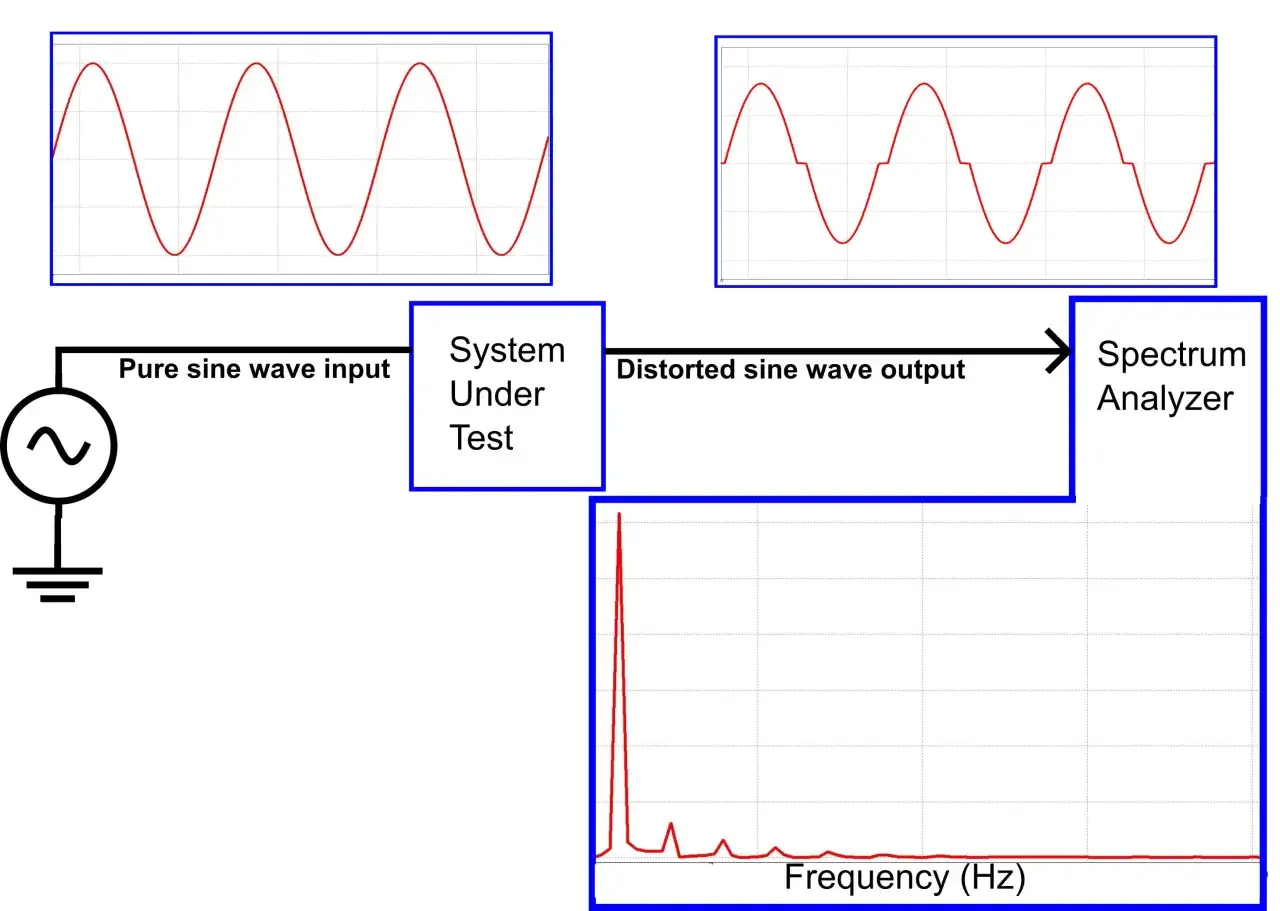

Najłatwiej wyobrazić to sobie na przykładzie czystego tonu o częstotliwości 1 kHz. Idealny układ powinien odtworzyć wyłącznie tę częstotliwość. Jeśli elektronika lub przetwornik działa nieliniowo, pojawiają się także harmoniczne o częstotliwościach 2 kHz, 3 kHz, 4 kHz i kolejnych. Nie są one częścią pierwotnego tonu, lecz skutkiem pracy urządzenia.
W muzyce dodatkowe harmoniczne mogą być odbierane jako zabarwienie, ocieplenie albo charakter. Wzmacniacz lampowy często wykorzystuje je wręcz jako element brzmienia. Inaczej wygląda sytuacja w torze, który ma zapewnić maksymalną neutralność, na przykład w interfejsie audio lub monitorze studyjnym. Tam wysoki poziom zniekształceń zwykle oznacza mniejszą wierność sygnału.
Jak oblicza się i podaje ten parametr
THD wylicza się na podstawie stosunku energii harmonicznych do składowej podstawowej. W uproszczonej postaci wzór wygląda tak:
THD = √(H₂² + H₃² + H₄² + ...) / H₁
Symbol H₁ oznacza poziom częstotliwości podstawowej, a H₂, H₃ i kolejne odnoszą się do poszczególnych harmonicznych. Wynik można zapisać jako wartość procentową albo w decybelach. Przykładowo 0,01% THD oznacza, że suma harmonicznych ma bardzo mały poziom względem sygnału podstawowego.
| Wartość THD | Ogólna interpretacja | Typowe wrażenie |
|---|---|---|
| poniżej 0,001% | bardzo niskie zniekształcenia | brzmienie bliskie neutralności |
| 0,001-0,01% | niski poziom | zwykle praktycznie niesłyszalny |
| 0,01-0,1% | umiarkowany poziom | zależny od częstotliwości i głośności |
| powyżej 0,1% | wyraźniejsze zniekształcenia | możliwa szorstkość lub utrata przejrzystości |
| powyżej 1% | wysoki poziom | często słyszalne charczenie albo mocne zabarwienie |
Te przedziały są orientacyjne, a nie uniwersalne. THD 0,1% przy 1 kHz może być mniej dokuczliwe niż niższy wynik przy wysokich częstotliwościach. Znaczenie ma także rodzaj harmonicznych. Parzyste często odbieramy łagodniej, natomiast nieparzyste mogą nadawać dźwiękowi bardziej agresywny charakter.
W specyfikacji trzeba sprawdzić warunki pomiaru. Wynik zapisany jako „THD 0,01%” bez informacji o częstotliwości, mocy, impedancji i paśmie pomiarowym jest niepełny. Dwa urządzenia mogą mieć podobną liczbę w tabeli, ale zostać zmierzone przy zupełnie różnych obciążeniach.
Skąd biorą się zniekształcenia harmoniczne
Najczęściej źródłem THD jest nieliniowa praca elementów toru audio. Oznacza to, że urządzenie nie wzmacnia lub nie przetwarza każdej części sygnału w dokładnie taki sam sposób. W efekcie kształt fali ulega zmianie, a na analizatorze widoczne są dodatkowe prążki.
Przeciążenie i clipping
Gdy sygnał jest zbyt mocny dla wzmacniacza, przetwornika lub interfejsu, układ zaczyna się nasycać. Szczyty przebiegu zostają spłaszczone, co wywołuje gwałtowny wzrost harmonicznych. To właśnie clipping często odpowiada za ostre, męczące charczenie słyszalne przy zbyt mocnym podkręceniu głośności.
Głośniki i słuchawki
Przetworniki mechaniczne mają większe problemy z utrzymaniem liniowości niż dobre układy elektroniczne. Membrana głośnika może zmieniać swoje zachowanie przy dużym wychyleniu, a cewka może pracować poza optymalnym zakresem. Dlatego THD głośnika rośnie wraz z poziomem głośności, szczególnie w basie.
Przeczytaj również: Mono w audio - kiedy wybrać je zamiast stereo?
Wzmacniacz, DAC i zasilanie
Zniekształcenia mogą powstawać również w stopniu wyjściowym wzmacniacza, przetworniku cyfrowo-analogowym albo układzie zasilania. W praktyce ważne jest nie tylko to, czy urządzenie ma niski wynik przy cichym sygnale, lecz także czy zachowuje go przy realnym poziomie pracy. Stabilność pod obciążeniem bywa cenniejsza niż rekordowa liczba z folderu reklamowego.
THD a THD+N i inne parametry jakości
THD obejmuje harmoniczne powstające wskutek nieliniowości. THD+N dodaje do nich także szum obecny w sygnale, dlatego wynik THD+N zwykle jest wyższy. Producenci często podają właśnie tę wartość, ponieważ łatwiej zmierzyć cały poziom niepożądanych składników razem.
| Parametr | Co obejmuje | Do czego służy |
|---|---|---|
| THD | same harmoniczne | ocena nieliniowości toru |
| THD+N | harmoniczne i szum | ogólna ocena czystości sygnału |
| SNR | stosunek sygnału do szumu | ocena poziomu szumu tła |
| IMD | zniekształcenia intermodulacyjne | sprawdzenie wpływu kilku częstotliwości naraz |
Nie warto wybierać urządzenia wyłącznie na podstawie jednej rubryki. Niski THD może współistnieć z przeciętnym poziomem szumu, słabą dynamiką albo problemami przy wysokiej mocy. Ja traktuję ten parametr jako ważny punkt kontrolny, ale zawsze czytam go razem z pasmem przenoszenia, SNR, mocą wyjściową i warunkami pomiaru.
Jak czytać THD w specyfikacji urządzenia
Przed porównaniem dwóch wzmacniaczy lub interfejsów sprawdź pięć informacji:
- Częstotliwość pomiaru, najczęściej 1 kHz.
- Moc wyjściową, przy której uzyskano wynik.
- Impedancję obciążenia, na przykład 4, 8 albo 32 omy.
- Pasmo pomiarowe, które mówi, jak szeroki zakres harmonicznych uwzględniono.
- Rodzaj parametru, czyli THD czy THD+N.
Przykład „0,005% przy 1 W i 1 kHz” nie oznacza, że urządzenie utrzyma taki poziom przy pełnej mocy. Wzmacniacz może pracować bardzo czysto przy 1 W, ale po zbliżeniu się do limitu osiągnąć kilka dziesiątych procenta. Krzywa THD względem mocy daje znacznie lepszy obraz zachowania niż pojedyncza liczba.
W przypadku słuchawek i głośników zwracaj uwagę na częstotliwość. Wysokie THD w zakresie basu może wynikać z dużego wychylenia membrany, natomiast zniekształcenia w średnicy i górze pasma częściej wpływają na czytelność wokalu, sybilanty oraz detaliczność instrumentów.
Czy najniższe THD zawsze oznacza lepszy dźwięk
Nie zawsze. Niski poziom zniekształceń jest dobrym znakiem, ale nie gwarantuje automatycznie przyjemnego brzmienia. Odbiór zależy również od strojenia słuchawek, akustyki pomieszczenia, jakości nagrania, poziomu głośności i charakteru całego systemu.
W sprzęcie przeznaczonym do wiernego odsłuchu niski THD zwykle jest pożądany, ponieważ ogranicza dodatkowe zabarwienie. W gitarowych wzmacniaczach, efektach i części konstrukcji lampowych harmoniczne są natomiast częścią zamierzonego efektu. Zniekształcenie nie zawsze jest błędem, jeśli powstaje kontrolowanie i pasuje do zastosowania.
Częstym błędem jest porównywanie urządzeń na podstawie samych setnych lub tysięcznych części procenta. Różnica między 0,001% a 0,0005% może wyglądać imponująco w tabeli, lecz w normalnym odsłuchu większą zmianę przyniesie poprawa ustawienia głośników, redukcja clippingu albo odpowiedni poziom sygnału. Warunki pracy są ważniejsze niż marketingowa cyfra.
Jak ograniczyć THD w domowym torze audio
Najprostsza metoda to pozostawienie zapasu poziomu. Nie ustawiaj wszystkich elementów toru na maksimum, ponieważ każdy kolejny stopień może zostać przeciążony. Zadbaj o poprawny gain staging, czyli takie ustawienie poziomów, aby sygnał był wystarczająco mocny, ale nie zbliżał się stale do granicy przesterowania.
- Zmniejsz poziom wyjściowy źródła, jeśli wzmacniacz lub interfejs zaczyna clipować.
- Sprawdź, czy impedancja i obciążenie są zgodne z zaleceniami producenta.
- Nie oceniaj głośnika przy maksymalnej głośności, jeśli pojawia się charczenie.
- Używaj nagrań o dobrej jakości, bo zniekształcenia mogą być już zapisane w pliku.
- Porównuj sprzęt przy tym samym poziomie głośności, najlepiej po dokładnym wyrównaniu poziomów.
Jeżeli problem pojawia się tylko przy bardzo głośnym odsłuchu, najpierw podejrzewałbym przeciążenie, a nie wadę samego urządzenia. Gdy zniekształcenia występują stale, nawet przy umiarkowanym poziomie, warto sprawdzić kable, źródło sygnału, zasilanie i kompatybilność obciążenia. Dobrze ustawiony tor często poprawia czystość bardziej niż wymiana pojedynczego elementu.
THD jako wskazówka, nie wyrok dla całego systemu
THD odpowiada na konkretne pytanie: jak dużo harmonicznych urządzenie dodaje do sygnału. Im niższa wartość, tym mniejsza ingerencja w oryginalny przebieg, ale sens pomiaru zależy od częstotliwości, mocy, obciążenia i tego, czy mówimy o THD, czy THD+N.
Przy zakupie sprzętu szukam nie tylko najniższego wyniku, lecz także pełnych warunków testu i zgodności z przeznaczeniem. Dla neutralnego toru audio niski THD jest rozsądnym celem, a dla instrumentów lub efektów może być świadomie wykorzystywanym składnikiem charakteru. Najlepsza decyzja zaczyna się od tabeli parametrów, ale kończy dopiero wtedy, gdy liczby mają sens w konkretnym systemie i przy realnym odsłuchu.
